Anlagentopologie

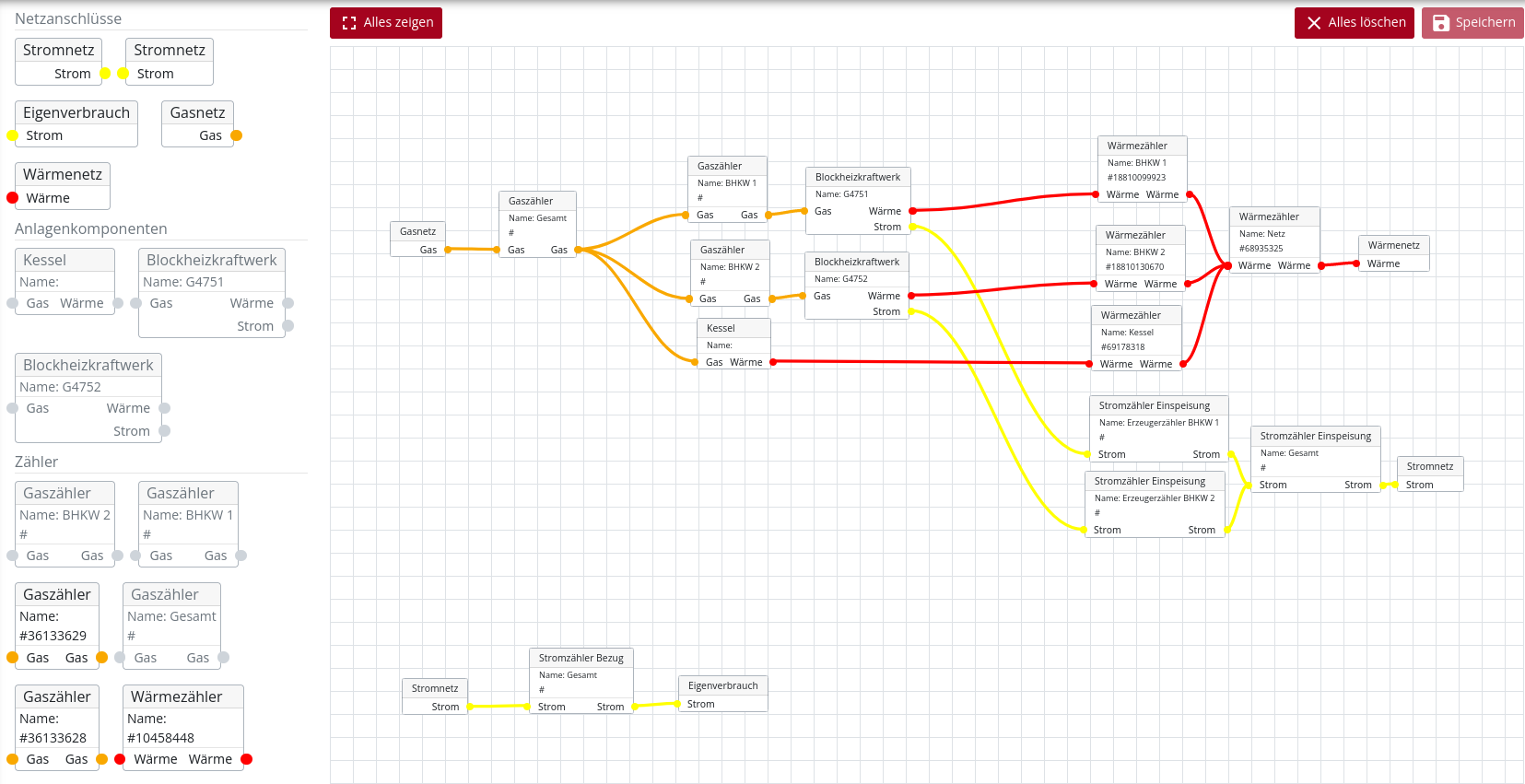

Um beispielsweise den Fluss von Strom und Hitze darzustellen, können Sie in dieser Ansicht eine repräsentative grafische Darstellung erstellen, welche Ihre angeschlossenen Geräte wiederspiegelt. Dafür wählen sie die gewünschten automatisch erstellten Komponenten einfach aus der Auswahl links aus und ziehen diese per drag and drop auf die Leinwand auf der rechten Seite. Hier können Sie anschließend Ihre verschiedenen Geräte miteinander logisch verbinden. Gleiche Arten von Energietypen sind in einheitlichen Farben dargestellt, um direkt zu erkennen, welche Punkte miteinander verbunden werden können. Um ein einzelnes Gerät aus der Ansicht zu löschen, bewegen Sie den Mauszeiger über das gewünschte Element und betätigen den Mülleimer-Button. Um alle Elemente zu entfernen, können Sie den "Alles Löschen"-Button verwenden, dieser löscht die gesamte Ansicht permanent.

Sind Sie mit der Darstellung zufrieden, können Sie diese durch Betätigen des Speichern-Buttons für die Anlage hinterlegen und so für alle Mitarbeitenden in Ihrem Realm zur Verfügung stellen.
