RS485 / Modbus

Das othermo-Gateway kann mit unterschiedlichen Komponenten über die RS485-Schnittstelle kommunizieren.

Gerät anlegen

Schritt 1:: Navigieren Sie zu der Lasche „RS485“.

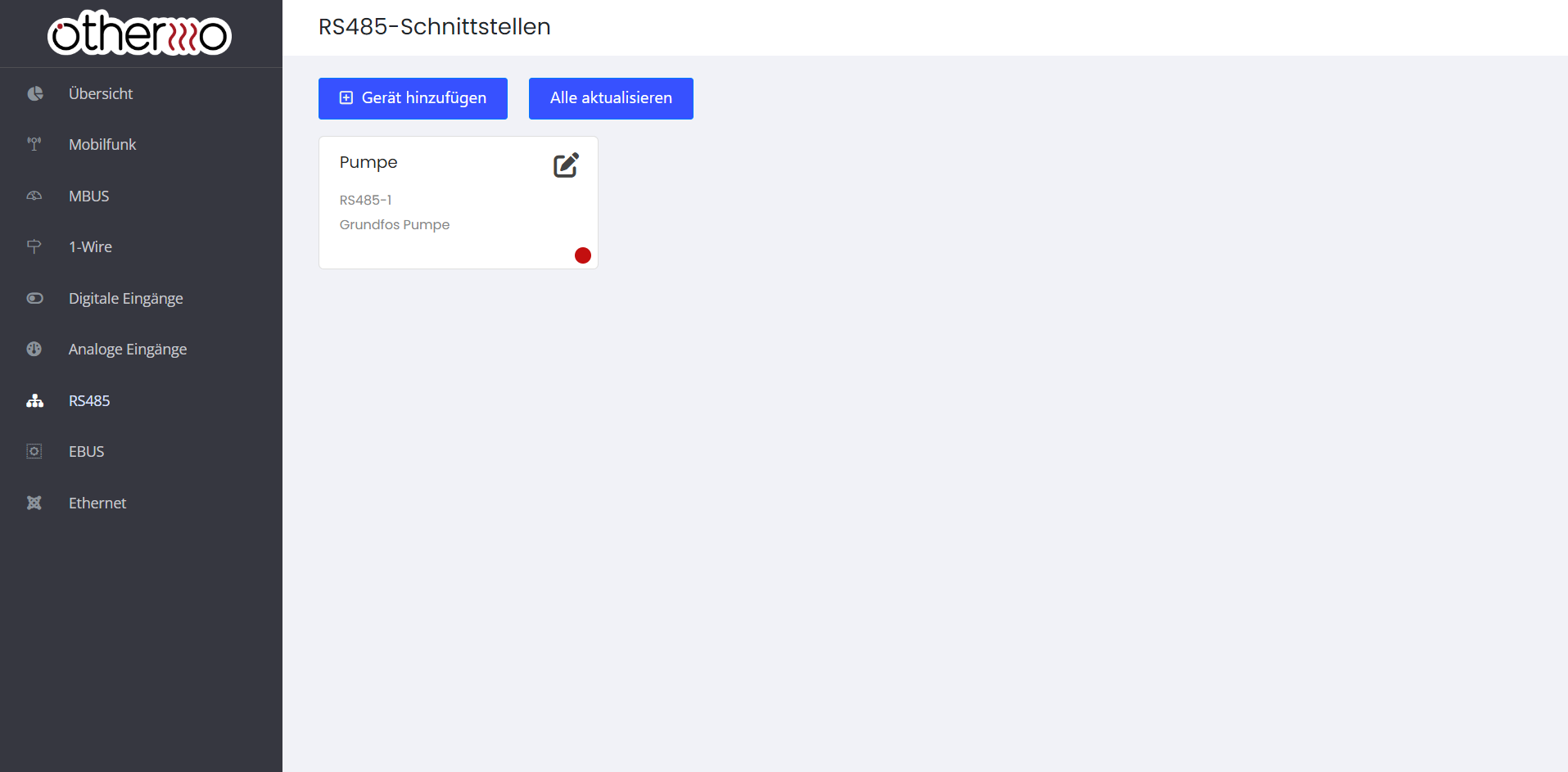

Abbildung 1: RS-485

Schritt 2:: Schaltfläche „Neues Gerät“ betätigen.

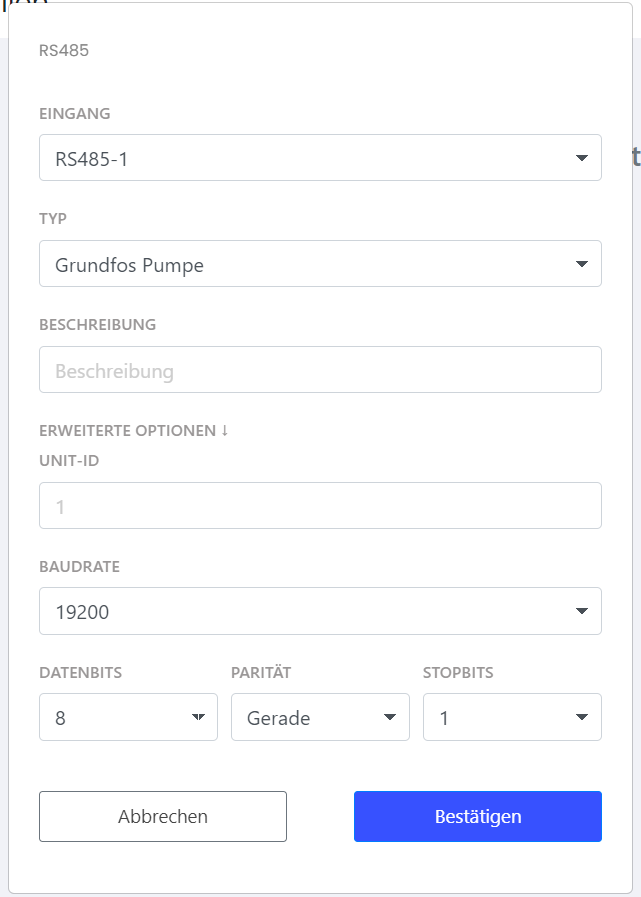

Abbildung 2: RS-485 Dialog

Schritt 3:: Nach Auswahl der Schaltfläche öffnet sich ein Dialog. Wählen Sie hier bitte den Anschluss, die Art des anzubindenden Geräts und die Verbindungsparameter aus. Diese erhalten Sie von dem Hersteller des jeweiligen Endgeräts.

Alternativ für Stromzähler: Wird ein Stromzähler angebunden, muss manuell eine Seriennummer und ein Wandlerfaktor angegeben werden. Das Protokoll und die anderen Parameter werden nach einigen Minuten mit dem Anschließen automatisch erkannt.

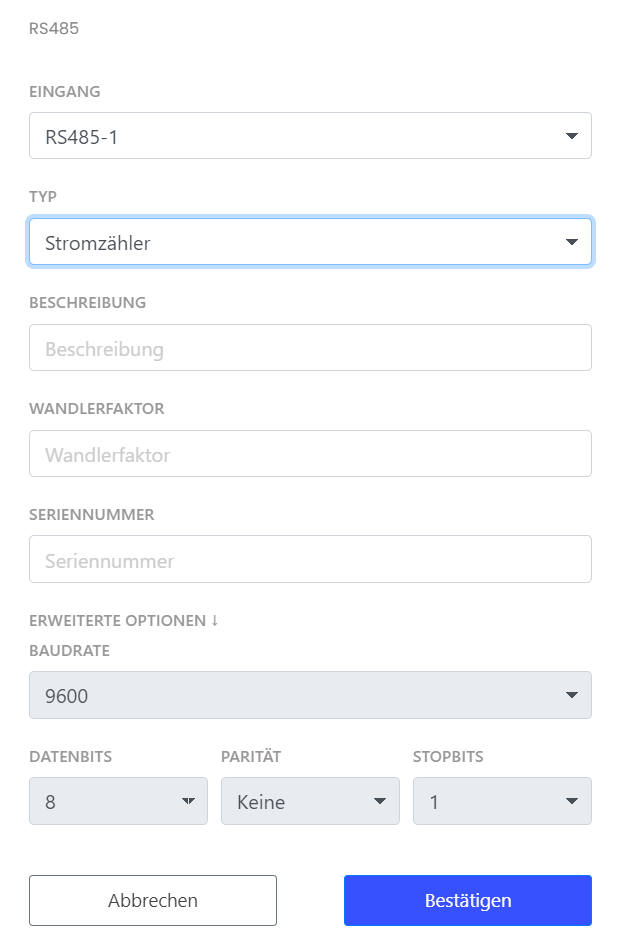

Abbildung 4: RS-485 Stromzähler Dialog

Stellen Sie sicher, dass die Modbus-Schnittstelle an dem jeweiligen Endgerät aktiviert ist. Schritt 5: :: Sobald die Daten vollständig eingetragen sind, „Speichern“ betätigen.

Gerät nachträglich konfigurieren

Schritt 1:: Auf das gewünschte Gerät tippen.
Schritt 2:: Sind die Daten editiert, „Speichern“ betätigen.
