SES Blockheizkraftwerk
| Voraussetzungen: Die Schnittstelle müsste per Ferneinwahl oder vor Ort von SES aktiviert werden! Bitte im Vorhinein mit SES abstimmen! |
Standardeinstellungen: Baudrate: 57600, 8 Datenbits, 1 Stoppbit, Parität: keine
Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün

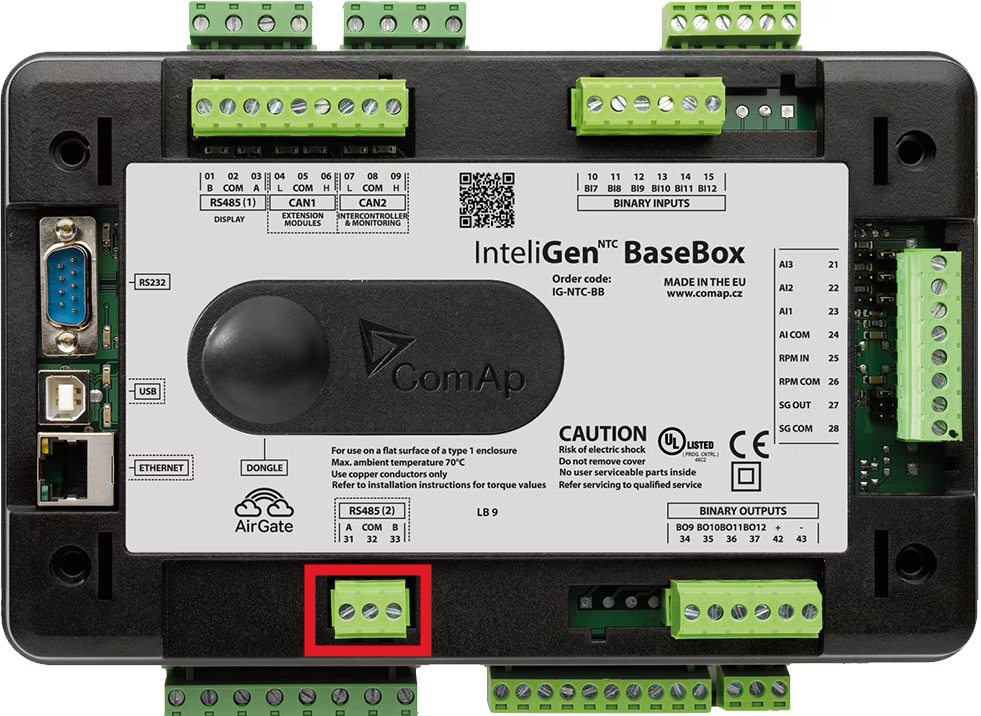

Anschluss BHKW: Die Steuerung hat onboard (ComAp IntelliGen BaseBox) eine Modbus RTU Slave Schnittstelle per RS485 (2). Diese Befindet sich meist hinter dem Display in der Schaltschranktür.
Anschluss Gateway: Auf Seite des othermo Gateways wird die Leitung an RS485 (1) oder RS485 (2) angeschlossen.
Abschlusswiederstand: Die RS485(2) verfügt über zwei integrierte BIAS- und einen integrierten 120 Ohm Busabschlusswiderstand, welche per Jumper aktiviert/deaktiviert werden können
Einstellungen BHKW: Bitte öffnen Sie die Comms settings: RS232(2)MBCSpd. Der Parameter ist lediglich mit der Passwortebene 1 (Bediener) geschützt. Das Passwort lautet „1“. Stellen Sie folgendes ein:
Parameter |
Wertebereich |
Vorgabe |
Hinweise |
Contr. Address |
1 .. 32 |
1 |
Modbus-Slave Adresse |
RS232(2) mode |
MODBUS-DIRECT |
Aktiviert Modbus-RTU |
|
RS232(2)MBCSpd |
9600, 19200, 38400, 57600 |
57600 |
Baudrate |
RS232(2)MdmIni |
Muss leer bleiben!!! |
||
RS485(2)conv. |
ENABLED, DISABLED |
ENABLED |
Anschluss
othermo Gateway
Wahlweise an RS485-1 oder RS485-2 anschließen.
Anschluss SES BKHW RS485(2) |
Bedeutung |
Anschluss othermo Gateway |
Beschreibung |
A (31) |
D- (inverting) |
RS485_x D- |
RS485 Datenleitung - |
B (33) |
D+ (non-inverting) |
RS485_x D- |
RS485 Datenleitung |
COM (32) |
GND |
RS485_x GND |
RS485 Ground |
verwendetes externes Bildmaterial: ComAp
