Für jedes EC Power BHKW wird jeweils ein Modbus Gateway benötigt.

Voraussetzungen: Die Steuerung muss die Software-Version 1.11.5 oder höher haben. Ist in einer XRGI®-Anlage eine niedrigere Softwareversion gegeben, ist ein Software-Update erforderlich. Das Modbus Gateway ist nur einsetzbar, wenn die neue Platine (PCP) im iQ-Schaltschrank vorhanden ist. Bei der neuen Platine ist die Mobilfunkkarte integriert (bei der alten Platine separat). XRGI®-Anlagen mit älteren Platinen können umgerüstet werden. EC POWER stellt hierzu ein Umrüst-Kit zur Verfügung.

Standardeinstellungen: Unit-ID: 2, Baudrate: 9600 Baud, Parität: None, Datenbits: 8, Stoppbits: 1

Wenn mehrere EC Power BHKWs auf einer RS485 Leitung angeschlossen werden sollen, muss die Unit-ID im Menü des BHKWs angepasst werden:

  1. Drücken Sie OK bzw. Enter

  2. Drücken Sie ▼ bis der Menüpunkt Service.

  3. Drücken Sie OK, um das Service Menü zu öffnen

  4. Drücken Sie ▼ bis Menüpunkt Techniker

  5. Drücken Sie OK

Passwort für Techniker Menü

  1. ▲ drücken und halten

  2. OK drücken und loslassen

  3. ▲ loslassen

  4. ▼ drücken und halten

  5. ESC drücken und loslassen

  6. ▼ loslassen

Modbus Menü

  1. Cursor mit den Tasten ▲▼ auf Einloggen bewegen mit OK bestätigen

  2. Einstellungen auswählen und OK drücken

  3. Modbus auswählen und OK drücken

  4. Das Feld Modbus adr. auswählen und eine Adresse einstellen (Standard: 2)

  5. 2x ESC drücken, um Einstellungen zu speichern und zum Menü zurück zu gelangen

Anschluss

EC Power

othermo Gateway

Wahlweise an RS485-1 oder RS485-2 anschließen.

Anschluss EC Power

Anschluss othermo Gateway

Beschreibung

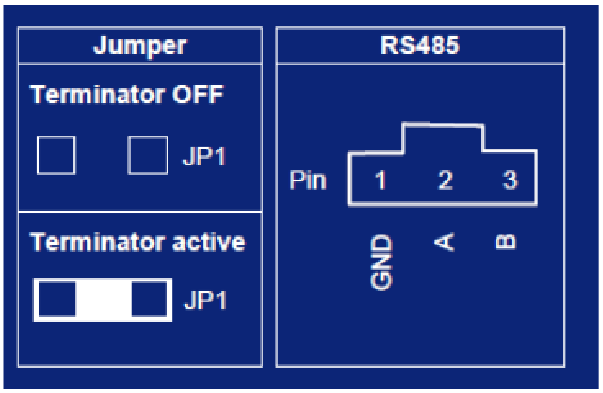

RS485 A (2)

RS485-x D+

RS485 Datenleitung

RS485 B (3)

RS485-x D-

RS485 Datenleitung -

RS485 GND (1)

RS485-x GND

RS485 Ground
