IMI Pneumatex
| Die Konfiguration der Kommunikationsparameter erfolgt gemäß Anleitung über das Einstellungsmenü des entsprechenden Gerätes. |
Standardeinstellungen: Unit-ID: 11, Baudrate: 19.200, Datenbits: 8, Parität: Gerade (Even), Stoppbits: 1
Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün (rt, sw, ge, we)
Die Konfiguration erfolgt im Einstellungsmenü des entsprechenden Gerätes:
-
Drücken Sie auf das Home Symbol oben rechts im Touchdisplay
-
Wählen Sie in der Übersicht bei INFO „Konfiguration“ aus
-
Wählen Sie unten in der Liste „Schnittstellen-Kommunikation“ aus
-
Wählen Sie den vorletzten Eintrag „RS 485 <⇒ GLT <⇒ TecBoxes“ aus
-
Bitte klicken Sie auf den Eintrag „RS 485 Aktivieren“, sodass der Haken gesetzt wird
-
Überprüfen Sie die anderen Parameter, damit Sie folgendermaßen eingestellt sind:
RS 485 Protokoll |
Modbus RTU |
RS 485 Segment |
1 |
RS 485 Adresse |
11 |
RS 485 Baudrate |
19200 |
BrainCube Nr. (diese TecBox) |
1 |

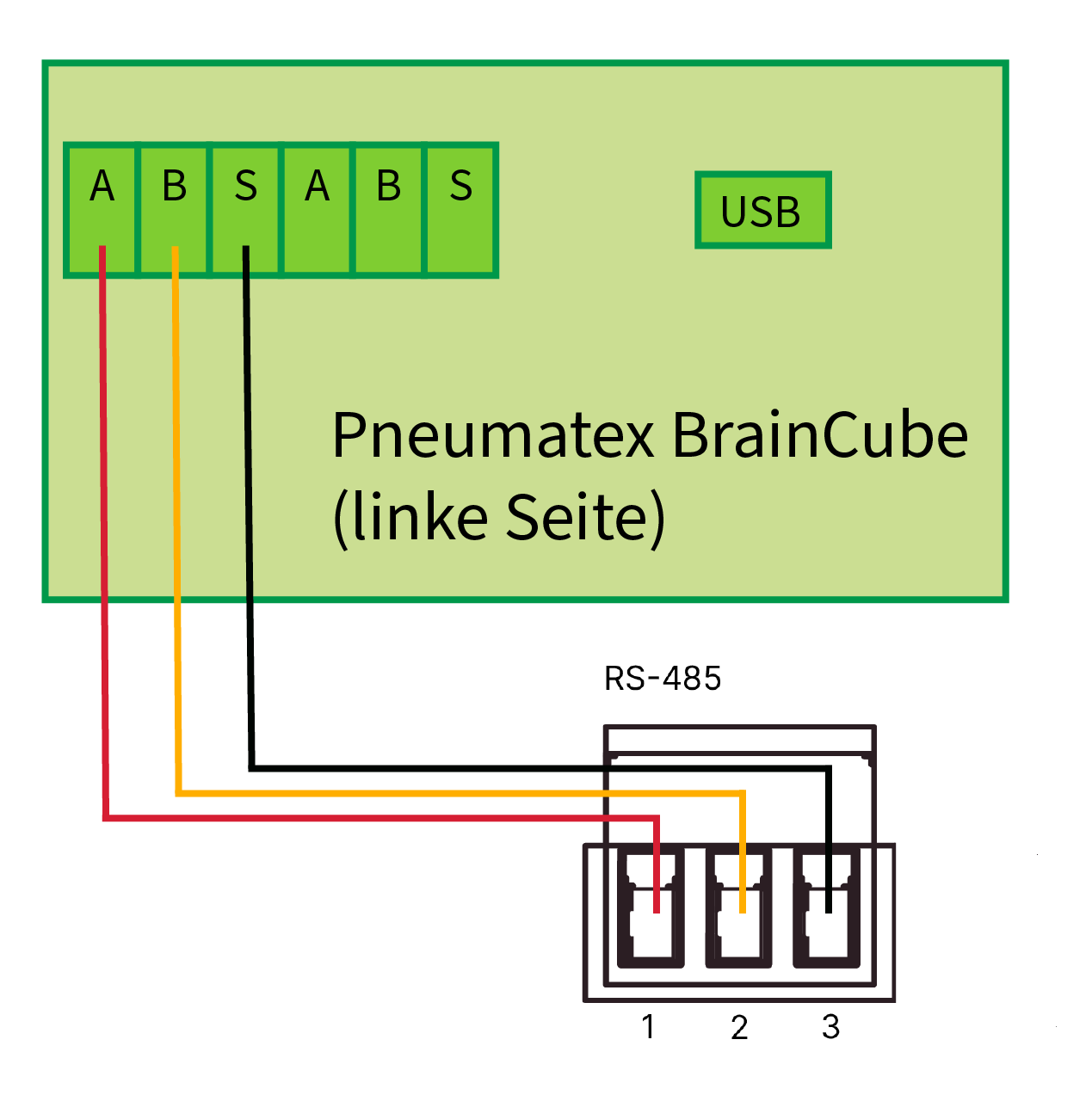

Bitten öffnen Sie die linke Seite des BrainCubes. Hierzu müssen die Schraubensicherungen mit einem kleinen Schraubendreher entfernt werden und 2 Torx Schrauben gelöst werden.
