Weishaupt
| Der eBus an sich ist ein polarer Bus. Beim Anschluss an unser Gateway ist sie Polarität egal, da wir intern eine Gleichrichterschaltung verwenden. Bei anderen Komponenten des Busses muss die Polarität beachtet werden (kann mit einem Multimeter bestimmt werden). Der Bus sollte nicht kurzgeschlossen werden, da über den Bus manche angeschlossenen Teilnehmer mit Strom versorgt werden. |
| Bitte das Gateway möglichst in der Nähe des eBus aufhängen. Max. Kabellänge von 1200 m (incl. bereits vorhandenem Buskabel) darf nicht überschritten werden. |
Benötigt wird eine 2-Drahtleistung. Wir empfehlen: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün

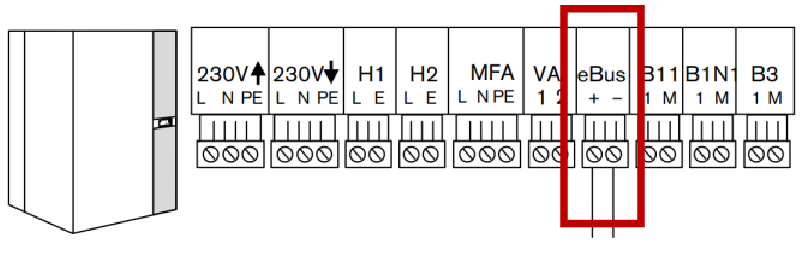

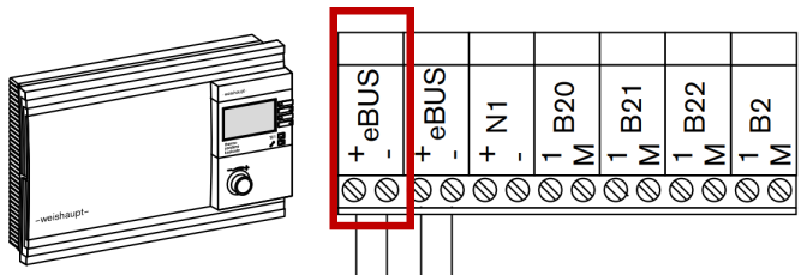

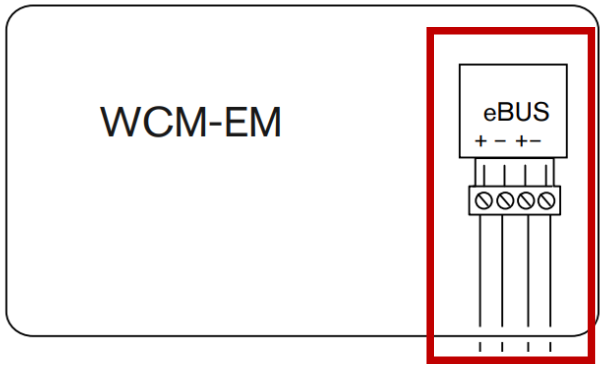

Die Busleitung kann an einer beliebigen Stelle im Bus angeklemmt werden. Es empfiehlt sich immer den räumlich am nächsten entfernte Anschlusspunkt zu wählen. Befindet sich z.B. ein Kaskaden-, Erweiterungsmodul oder Bedienmodul in der Nähe des Gateways kann man sich direkt dort an den Bus klemmen. Wenn kein Modul verbaut ist oder sich kein Modul in der Nähe befindet, kann man sich auch direkt am Anschluss-/Regelungskasten des Kessels mit dem eBus verbinden.
