Installation

Lieferumfang

Im Lieferumfang befinden sich werksseitig:

  • othermo Gateway

  • Steckernetzteil 24 V DC / 1,0 A – Hohlstecker 5,5 x 2,1 mm

  • Steckbare Schraubklemmen (3polig und 2polig)

  • 3x Schrauben (4 x 30 mm - T20)

  • 3x Wanddübel (6 x 30 mm)

Optional erhältlich:

  • Externe LTE-Antenne

  • Antennenverlängerungskabel

  • 1-Wire Temperatursensoren

  • Drucksensor 0-6 Bar (0-10V)

  • Extension für weiteren RS-485 Geräte-Anschluss

Ansicht

Frontalansicht

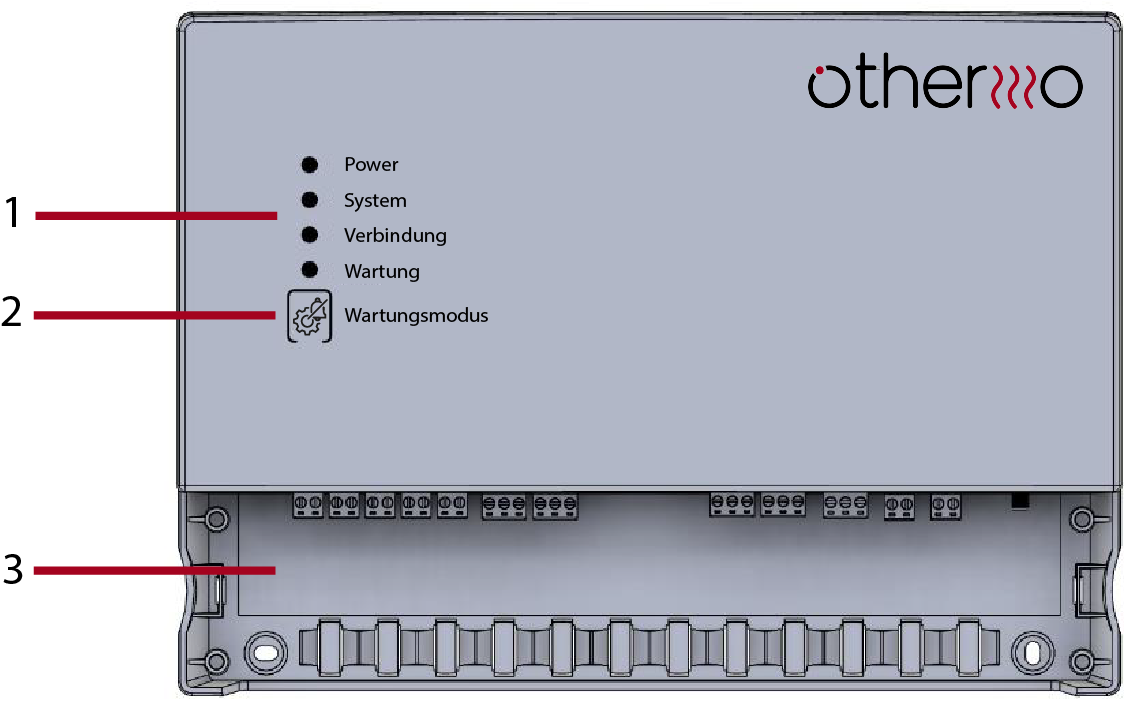

Abbildung 1: Frontalansicht
Position Beschreibung

1

Statusanzeige (4x LED)

2

Taster

3

Klemmraum für Schnittstellen mit Zugentlastung
Klemmraum

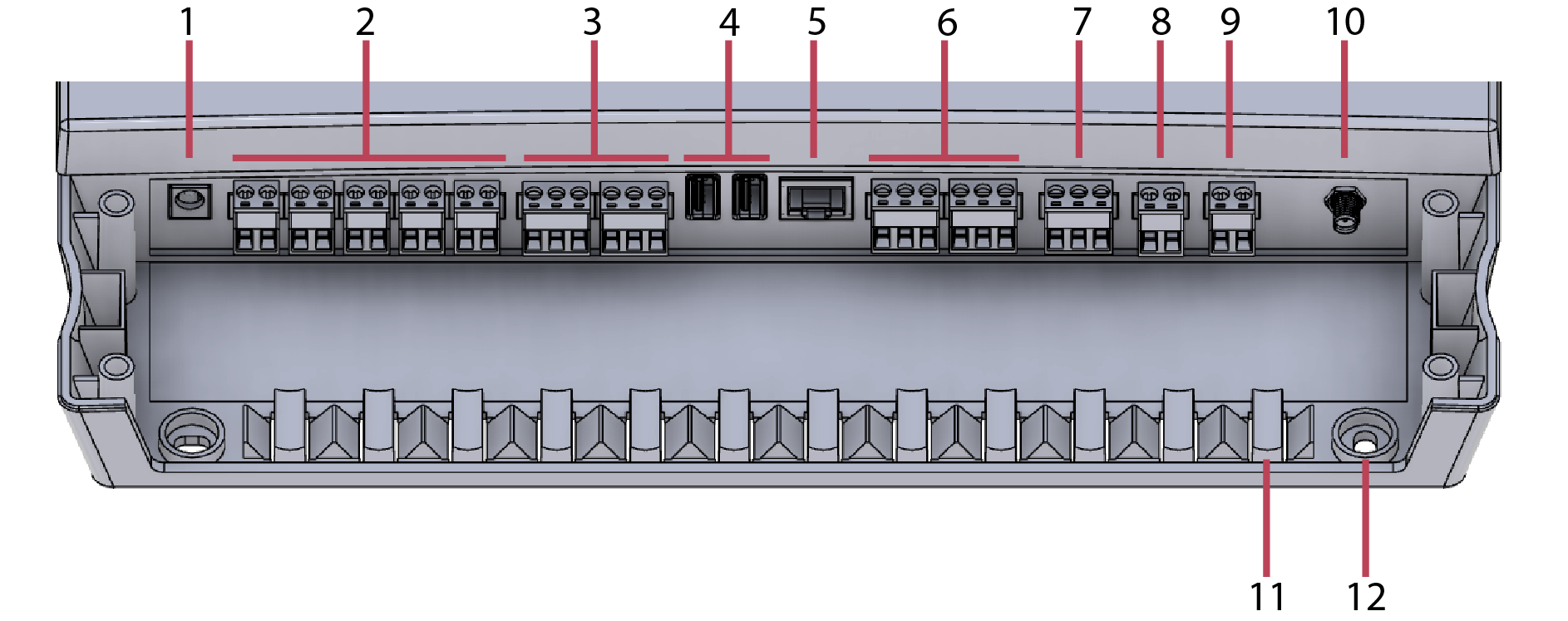

Abbildung 2: Ansicht Klemmraum
Position Beschreibung

1

Betriebsspannung 24 V DC

2

5x Digitale Eingänge (DI)

3

2x Analoge Eingänge (AI)

4

2x USB

5

Ethernet

6

2x RS-485

7

1-Wire

8

M-Bus

9

eBus

10

Antennenanschluss

11

Zugentlastung Anschlusskabel

12

Wandbefestigung
