Samson Trovis
Anschluss an das othermo-Gateway
| Es können verschiedene Modelle der Samson Trovis Fernwärmereglung 557x angeschlossen werden. Um sicher zu stellen, um welches Modell es sich handelt, können Sie diese Seite zu Rat ziehen. |
Samson Trovis 5573/5578
benötigtes Zubehör: Kommunikationsmoodul iCon485 Samson 8812-2002
Verbinden Sie das Kommunikationsmodul mit dem Fernwärmeregler entsprechend der Herstelleranleitung. Dem Lieferumfang liegt hierfür ein RJ45-Kabel bei. Dieses verbindet den Regler (Anschluss auf der linken Gehäuseseite) mit dem oberen Anschluss des Kommunikationsmoduls.

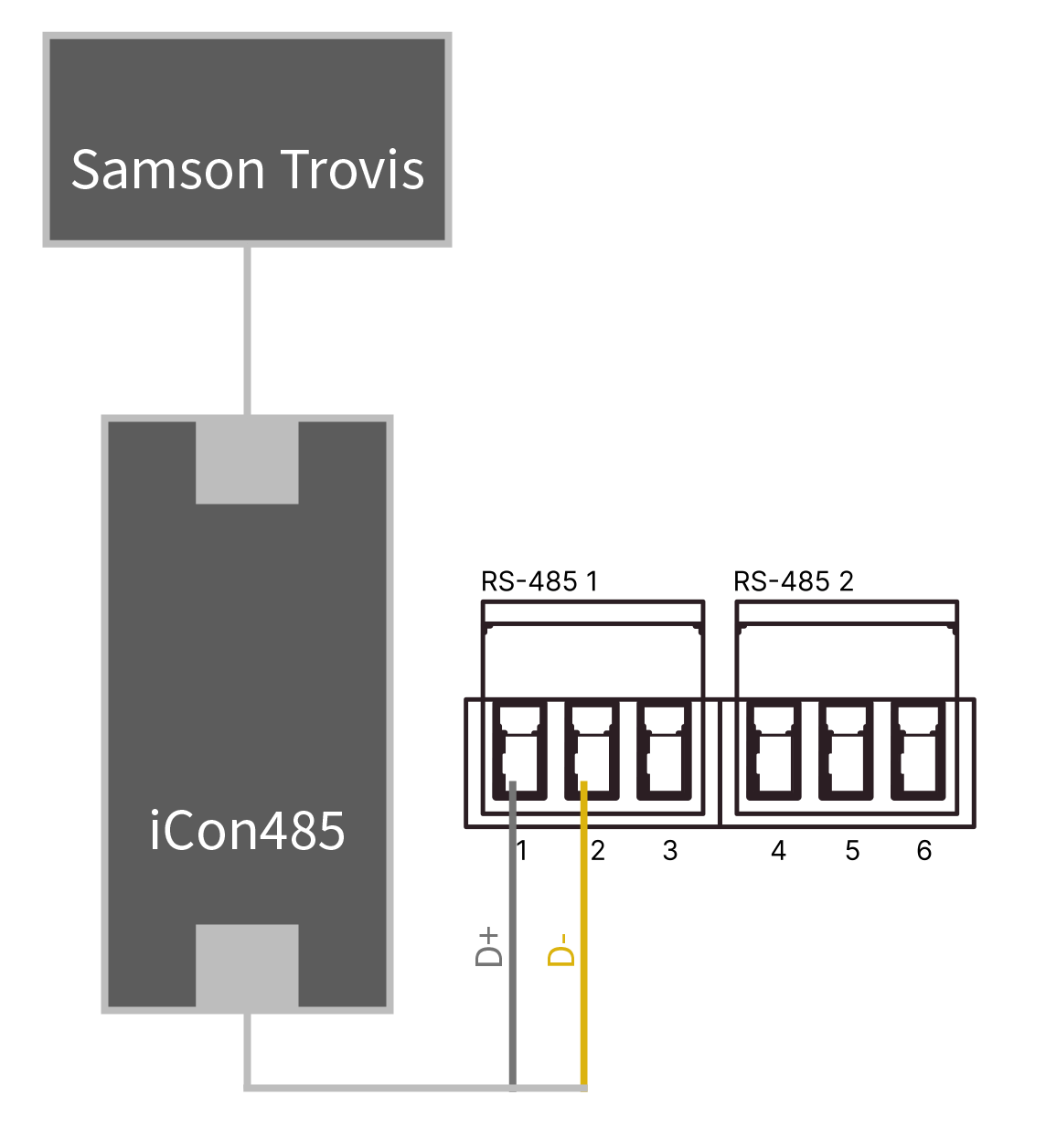

| Über das RJ45-Kabel darf ausschließlich eine Verbindung zwischen dem Regler und dem Kommunikationsmodul hergestellt werden, keinesfalls sollte dieses an einen Ethernet-Port angeschlossen werden. Durchtrennen Sie das beigelegte RJ12-Kabel. Der Stecker muss am unteren Anschluss des Kommunikationsmoduls eingesteckt werden. An das othermo-Gateway müssen die Adern an einen der beiden RS-485 Anschlüsse wie folgt angeschlossen werden: |
Anschluss iCon485 |
Anschluss othermo Gateway |
Beschreibung |
RS485 Grau |
RS485-x D+ |
RS485 Datenleitung |
RS485 Gelb |
RS485-x D- |
RS485 Datenleitung - |
Keiner |
RS485-x GND |
RS485 Ground (wird nicht verkabelt) |

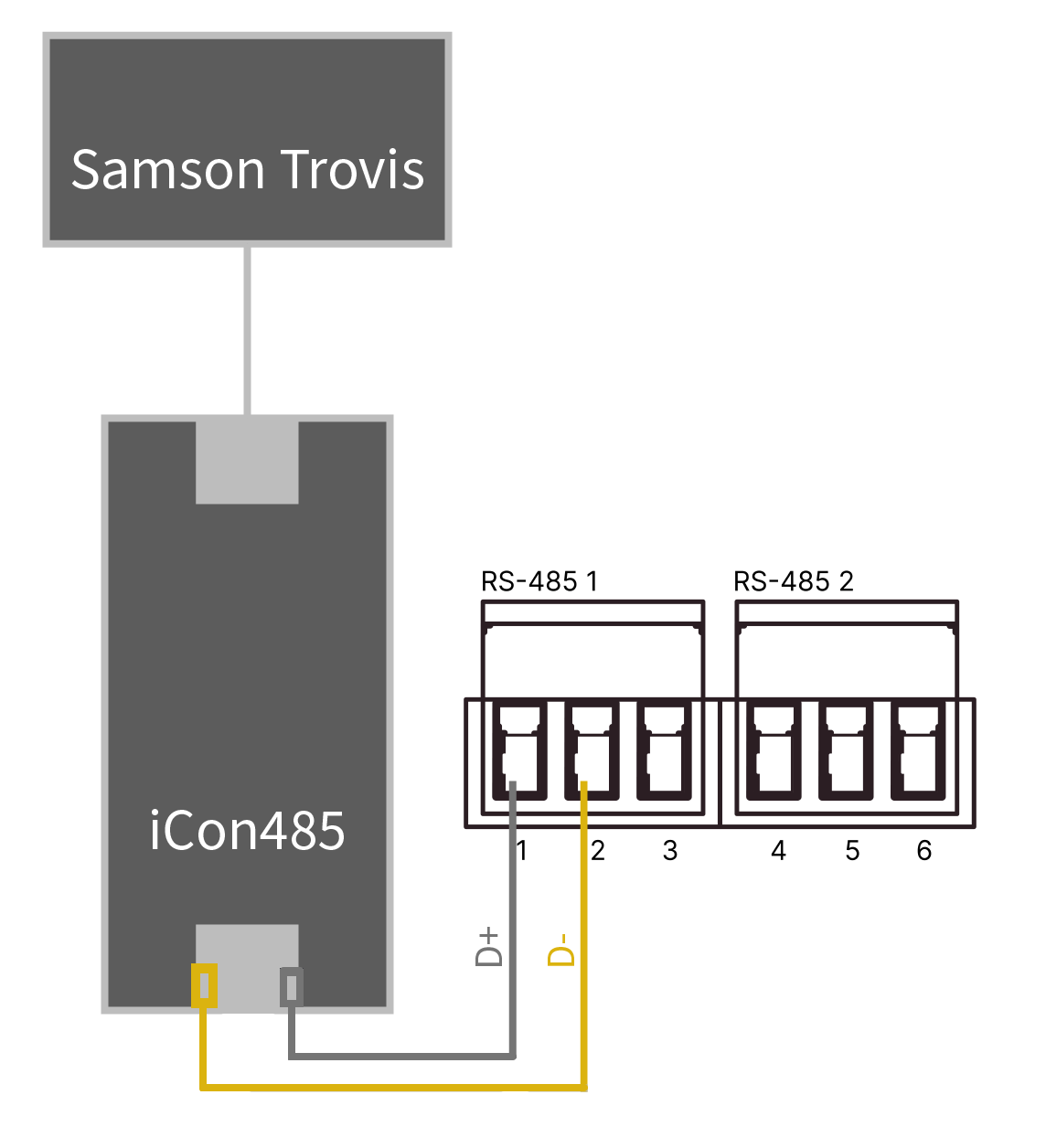

Alternativ kann das Gateway bei neueren Modellen des Konverters auch per Schraubklemmen neben dem RJ-12 Stecker direkt angeschlossen werden.
Standardeinstellungen
Modell |
Baudrate |
Startbit |
Datenbits |
Parität |
Samson Trovis 5573/5578 |
9600 |
1 |
8 |
Keine (8N1) |
Samson Trovis 5578-E |
19200 |
1 |
8 |
Keine (8N1) |
Konfiguration des Reglers
-
Drehen Sie den Drehschalter auf der linken Vorderseite des Reglers auf die Parametrier- und Konfigurationsebene
-
Um die Konfiguration anzupassen geben Sie zunächst mit Hilfe des Drehreglers die Schlüsselzahl ein (Werkseinstellung: 1732)
-
Nach korrekter Eingabe erscheint die Angabe PA1 . Drehen Sie bis PA6 erscheint und drücken anschließend den Drehknopf. Es erscheint der Parameter ST. Drücken Sie den Drehknopf erneut und passen Sie durch Drehen den Wert auf 1 an. Bestätigen Sie die Auswahl durch erneutes Drücken des Drehknopfs.
-
Um die Konfiguration abzuschließen drehen Sie den Drehschalter wieder auf die Informationsebene
Richten Sie das Gerät anschließend im othermo Konfigurationsmenü ein. Gehen Sie dazu auf die Lasche RS485 , fügen Sie ein Gerät hinzu und wählen Sie dort als Typ Samson Regler.
