Remeha ACE120
Zur Anbindung des Heizkessels Remeha ACE120 wird das „Modbus GTW08“ Erweiterungsmodul benötigt. Der Einbau erfolgt gemäß Bedienungsanleitung für das „Modbus GTW08“ Erweiterungsmodul. Die Konfiguration der Kommunikationsparameter erfolgt gemäß Anleitung direkt am „Modbus GTW08“ Erweiterungsmodul.
Standardeinstellungen:
-
Unit-ID: 100
-
Baudrate: 19.200
-
Parität: Keine (None)
-
Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 (rot, schwarz, grün, weiß)
-
Abschlusswiderstand: Nur bei dem ersten und letzten Gerät im Modbus-Netzwerk muss der Abschlusswiderstand eingeschaltet werden. (Das othermo Gateway ist bereits standardmäßig mit einem Abschlusswiderstand ausgestattet.)

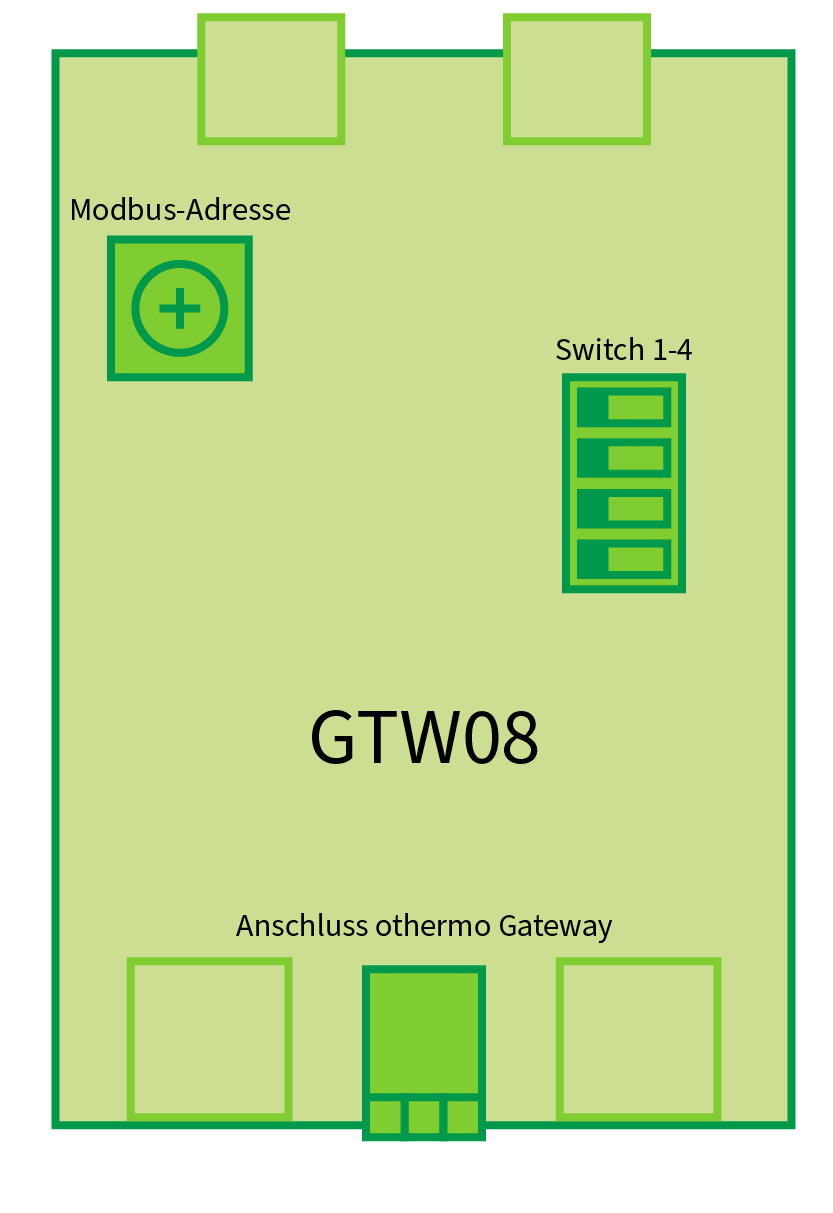

Konfiguration „Modbus GTW08“ Erweiterungsmodul:
Modbus-Baudrate (Switch 1 und 2)
1-2 |
|
off - off |
9.600 baud |
on - off |
19.200 baud |
off - on |
38.400 baud |
on - on |
57.600 baud |
Modbus-Adresse
0 = 100 |
1 = 101 |
2 = 102 |
3 = 103 |
4 = 104 |
5 = 105 |
6 = 106 |
7 = 107 |
8 = 108 |
9 = 109 |
A = 110 |
B = 111 |
C = 112 |
D = 113 |
E = 114 |
F = 115 |
Wenn Sie mehrere Kessel anbinden wollen, benötigt jeder Kessel eine Schnittstellenkarte. Bitte stellen Sie sicher, dass bei jedem Kessel eine andere Modbus-Adresse definiert wird, ansonsten kommt es zu Kommunikationsproblemen.
othermo Gateway

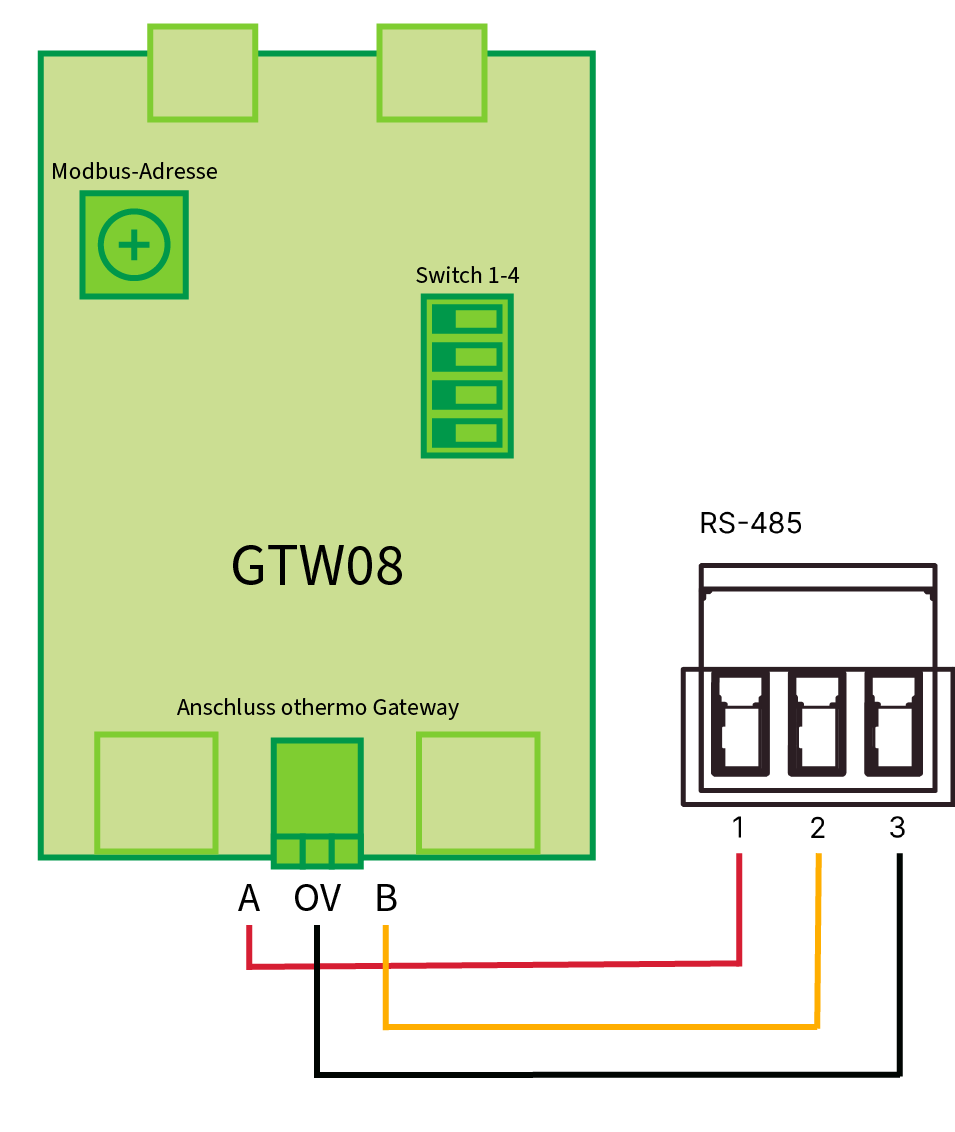

Anschluss „Modbus GTW08“ Erweiterungsmodul |
Anschluss othermo Gateway |
Beschreibung |
A |
RS-485-x D+ |
RS-485 Datenleitung |
B |
RS-485-x D- |
RS-485 Datenleitung - |
OV |
RS-485-x GND |
RS-485 Ground |
War der Anschluss erfolgreich und eine Modbus Verbindung kann aufgebaut werden, schaltet die LED mittig auf dem GTW-08 Gerät von rot auf grün um.
