In Betrieb nehmen

Vorbereitungen

Steckernetzteil erst nach der Verkabelung anschließen!

Schritt 1:: othermo Gateway an der Wand montieren (siehe Montage)
Schritt 2:: othermo Gateway an die Anlage vor Ort anschließen (Anschlussbeispiele siehe Anschlüsse)
Schritt 3:: Steckernetzteil anschließen (das Gateway startet automatisch)
Schritt 4:: Warten, bis das othermo Gateway gestartet ist (ca. 3 min) und die Betriebsbereitschaft anzeigt (siehe LED-Anzeige)
Schritt 5:: Hotspot mittels Taster am othermo Gateway aktivieren (Taster mind. 2 Sekunden drücken). LED 4 blinkt blau.
Schritt 6:: Mobiles Endgerät mit dem Hotspot (WLAN) des Gateways verbinden (Zugangsdaten stehen im Klemmenanschlussraum sowie im Kabel-Cover)
Schritt 7:: Nutzen Sie den integrierten Web-Browser von Ihrem mobilen Endgerät und navigieren Sie zu folgender Adresse: http://10.42.0.1
Schritt 8:: Mit der Konfiguration starten.

Konfiguration

Übersicht

Auf der Übersichtsseite sehen Sie allgemeine Informationen über den Konfigurationszustand des Gateways.

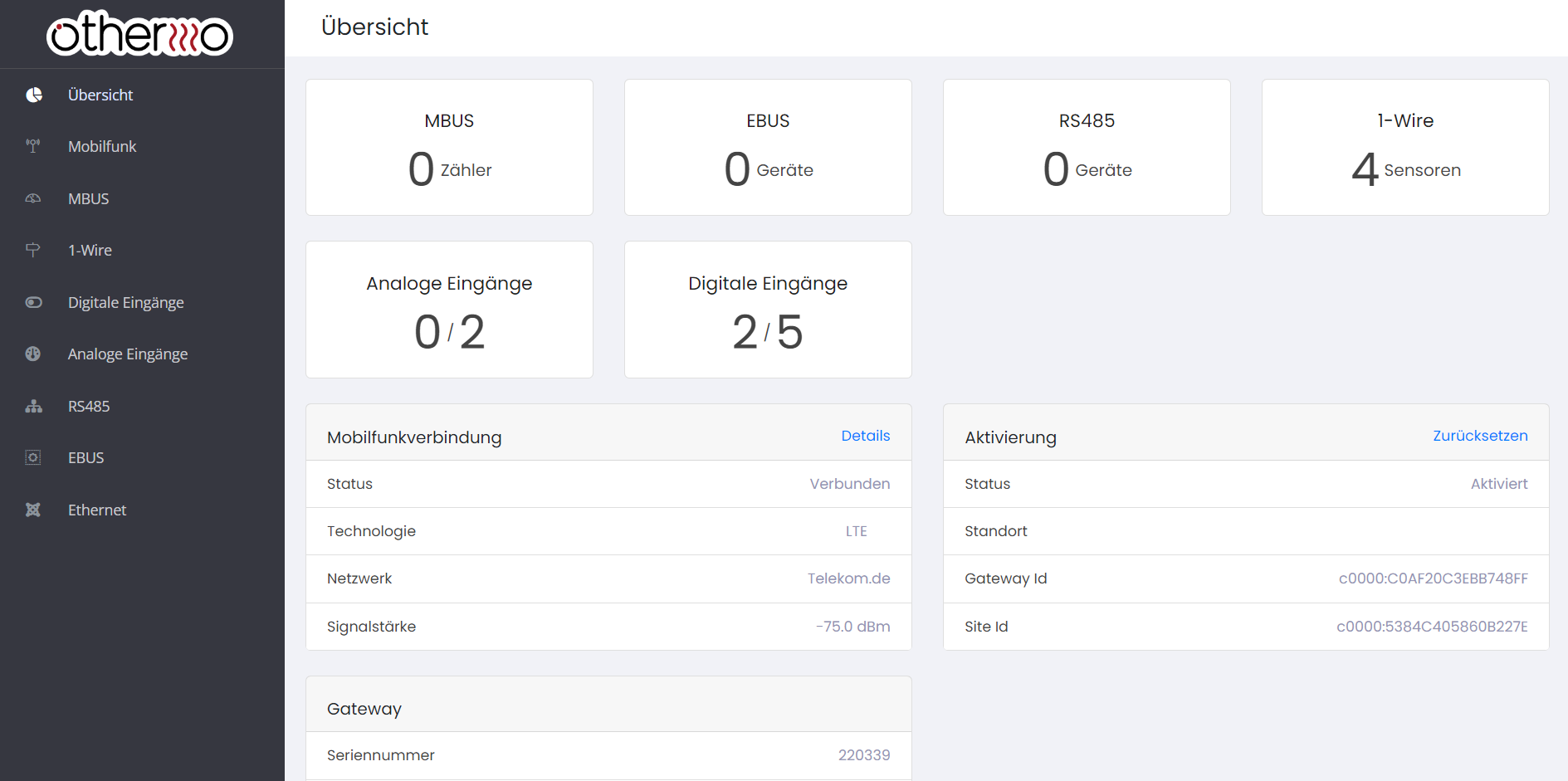

Abbildung 1: Übersichtsseite

Schritt 1: Kontrolle der Mobilfunkverbindung: Um das Gateway zu aktivieren und anschließend die Daten der Heizungsanlage zu versenden benötigt das Gateway eine Internetverbindung. Diese wird über ein integriertes Mobilfunkmodem hergestellt. Das Gateway verfügt über eine interne Antenne. Die Verbindung wird automatisch hergestellt. Der Verbindungsstatus wird Ihnen auf der Übersichtsseite unter „Mobilfunkverbindung / Status“ angezeigt.
Schritt 2: [Optional] Anschluss einer externen Antenne: Wenn der Empfang zu schlecht ist oder das Gateway keine Mobilfunkverbindung herstellen kann, können Sie eine externe Antenne anschließend. In diesem Fall wird auf der Übersichtsseite ein Warnhinweis angezeigt:

Abbildung 2: Warnhinweis Signalstärke

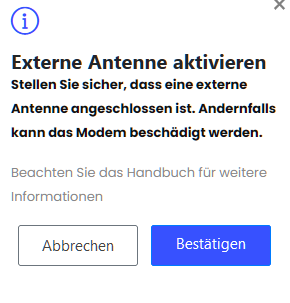

Beachten Sie, dass vor dem Umschalten eine externe Antenne angeschlossen sein muss. Die integrierte Mobilfunkeinheit kann beschädigt werden, wenn der externe Antennenausgang ohne Anschluss einer Antenne aktiviert wird.

Abbildung 3: Warnhinweis Signalstärke

Schritt 3: Aktivierung des Gateways: Anschließend muss das Gateway registriert werden:

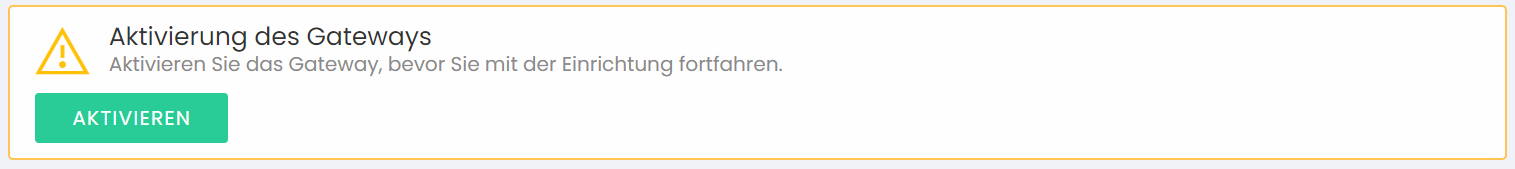

Abbildung 4: Aktivierung des Gateways

Bitte füllen sie den nachfolgenden Dialog aus und klicken Sie anschließend auf „Aktivieren“

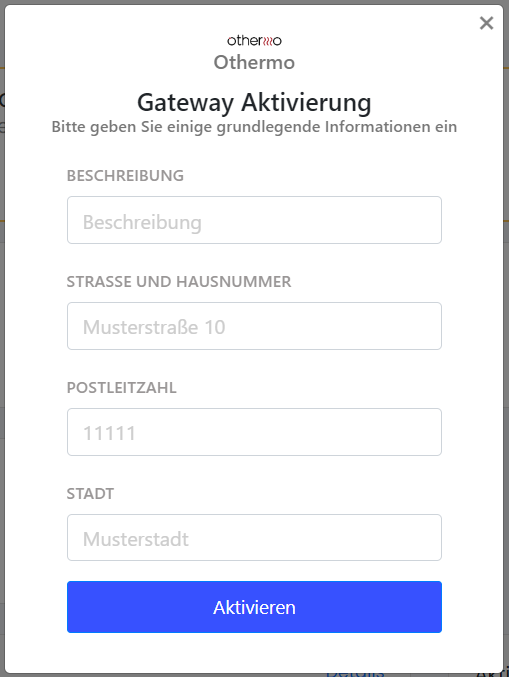

Abbildung 5: Aktivierungsdialog

Nun ist das Gateway bereit und angeschlossene Geräte können konfiguriert werden. Informationen zu den Anschlüssen finden sie hier.

Bei Bedarf kann das Gateway hier auch zurückgesetzt werden. Dieser Prozess kann nach Start einige Sekunden in Anspruch nehmen.
