Energiewerkstatt BKHW

Beachten Sie zwingend die Herstellerdokumentation und folgen dessen Sicherheitsanweisungen.

Das BHKW wird über die Sogenannte All-in-One II (kurz AIO II) Steuerung per RS-485 Schnittstelle angebunden. Diese ist unter der Klappe auf der Oberseite des BHKW zu finden.

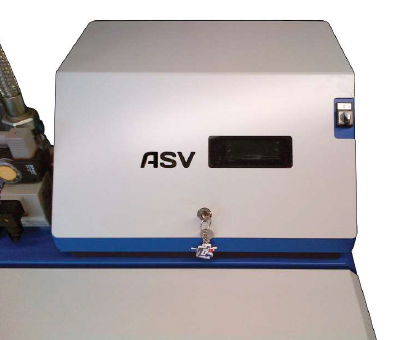

Schaltkasten für Steuerelement AIO II
Um das BHKW anschließen zu können, muss die Schnittstelle zuerst vom Hersteller freigeschaltet werden.
Gefahr durch elektrische Spannung! Das Berühren von spannungsführenden Teilen kann tödlich sein oder zu schweren Verletzungen führen. Teile der Maschine sind auch nach Ausschalten des Hauptschalters noch unter Spannung. Schalten Sie vor Beginn der Arbeiten alle elektrischen Leitungen spannungsfrei und sichern Sie diese gegen unbeabsichtigtes Wiedereinschalten. Fassen Sie keine freien Leitungen an.

Voraussetzung für den einwandfreien Betrieb ist eine AIO II Platine der Revision 4 oder höher. Weiterhin muss ein Modbus-Abschlussstecker (EW Artikelnr. 9505807) auf die Platine gesteckt sein. Der Anschluss erfolgt über die RS485-Schnittstelle an der AIOII Platine.Diese befindet sich an Stecker XK1, Pin 11 und 12 und wird wie folgt angeschlossen:

Anschluss

othermo Gateway

Wahlweise an RS485-1 oder RS485-2 anschließen.

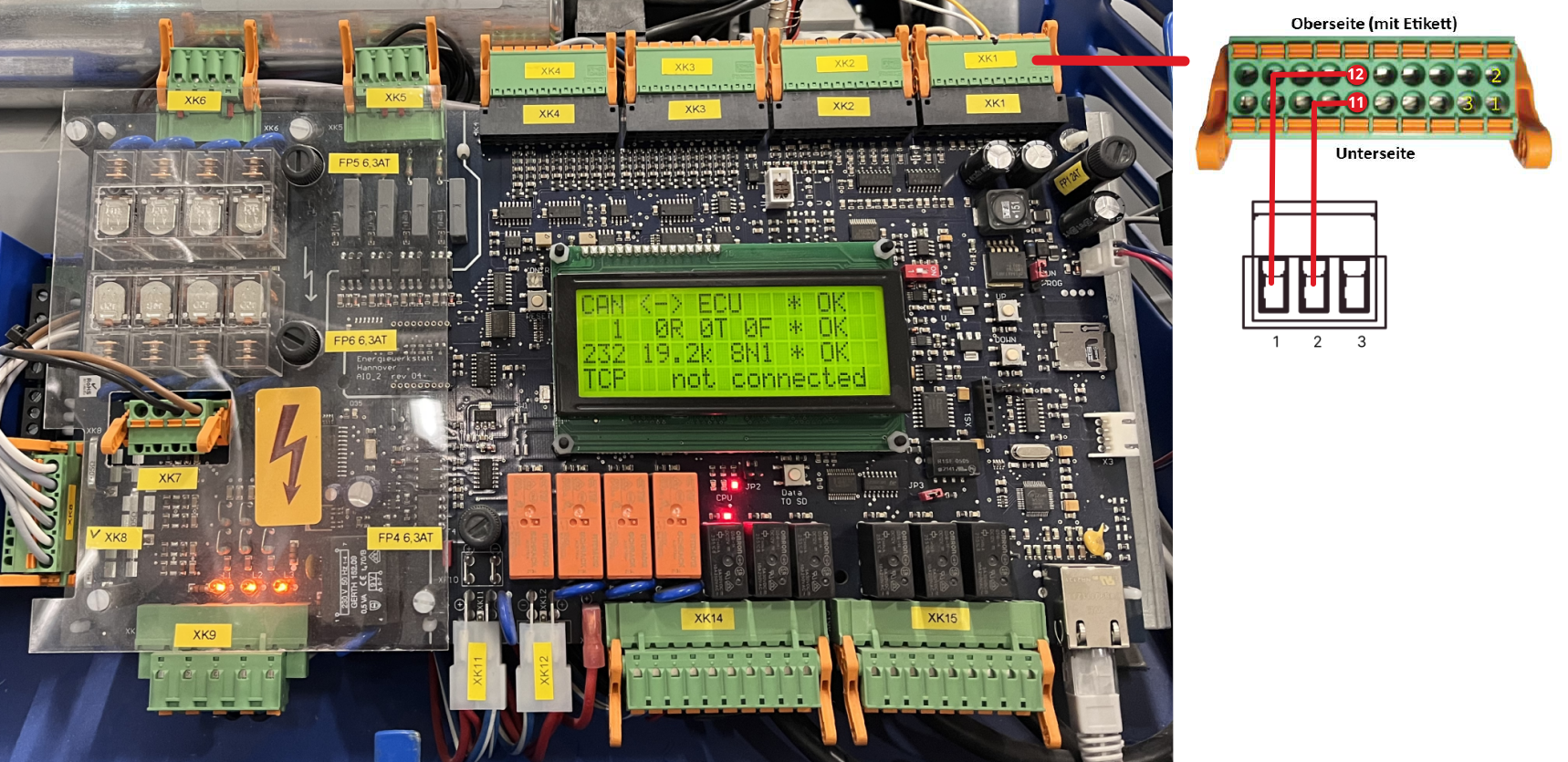

Energiewerkstatt BHKW Anschluss

Anschluss AIO II

Anschluss othermo Gateway

Beschreibung

XK1-12

RS485-x D-

RS485 Datenleitung -

XK1-11

RS485-x D+

RS485 Datenleitung

Nicht belegt

RS485-x GND

RS485 Ground

Zusatzbefehle Modbus

Um Parameter wie die Baudrate, Bitzahl und Modbus Adresse einzustelllen, werden folgende Zusatzbefehle verwendet:

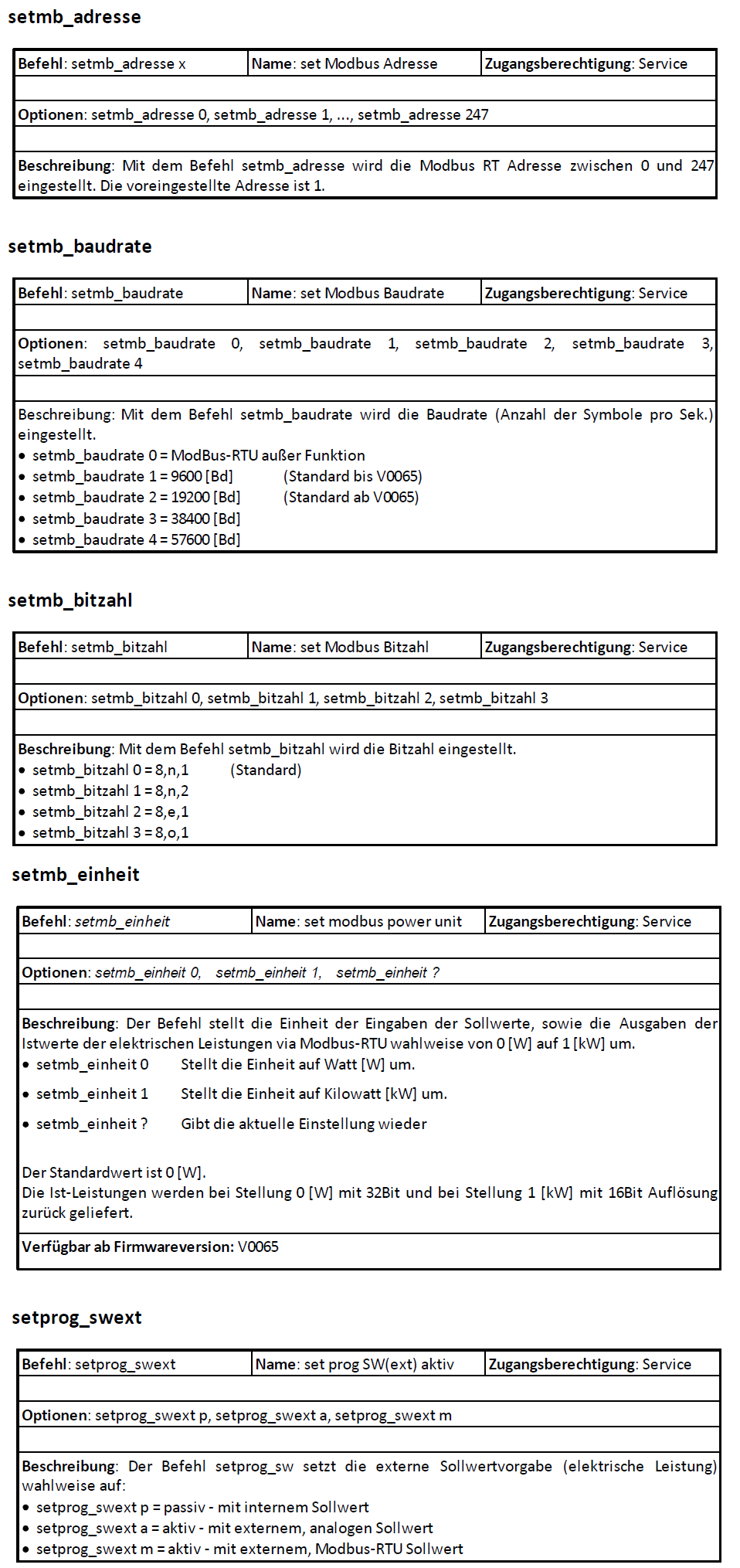

Energiewerkstatt BHKW Zusatzbefehle Modbus Einstellungen
Die Baudrate auf der Display-Übersichtsseite der Schnittstellen ist nicht die eingestellte RS-485 Modbus Baudrate. Diese kann über einen Techniker oder über den Fernzugriff des Herstellers abgefragt werden.
