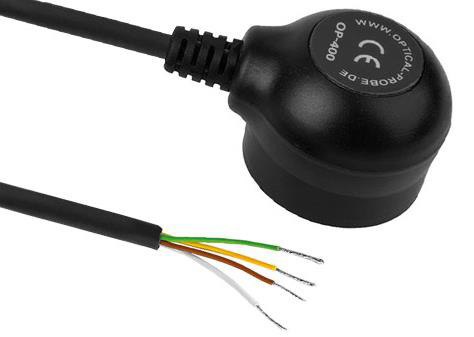

Optokopf

Bitte den Optokopf nur mit Spannungen von MAXIMAL 12V versorgen! Bitte bei der Verkabelung auf korrekten Anschluss achten! Andernfalls ist das Gerät sofort defekt.

Bitte den Optokopf mit dem Anschlusskabel nach unten am Stromzähler ausrichten, andernfalls kann der Stromzähler nicht ausgelesen werden!

Bitte keine Plomben des Stromzählers entfernen!

Bitte im Vorfeld die optische Schnittstelle D0 freischalten lassen und mit dem Netzbetreiber bzw. Eigentümers des Stromzählers die Anbringung des Optokopfes abstimmen!

Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün

Für die Stromversorgung des Optokopfes wird eine zusätzliche Spannungsversorung von 5-12V benötigt. Das Ground Potential der Spannungsquelle muss mit dem GND der RS485 Schnittstelle verbunden werden.

Pro Optokopf wird eine serielle Schnittstelle benötigt. Ein weiterer Optokopf darf nicht an die gleiche Busleitung geklemmt werden.

Anschluss

Farbe

Bedeutung

Anschluss othermo Gateway

Beschreibung

Gelb

VCC (5-12V)

5-12V externe Spannungsversorgung

Spannungsversorgung extern

Weiß

D- (inverting)

RS485-x D-

RS485 Datenleitung -

Grün

D+ (non-inverting)

RS485-x D+

RS485 Datenleitung

Braun

GND

RS485-x GND

RS485 Ground

othermo Gateway

Anschluss

Kurzbezeichnung

Beschreibung

RS485-1 D+

RS485 1 Anschluss „+“

RS485-1 D-

RS485 1 Anschluss „-“

RS485-1 GND

RS485 1 Anschluss „GND“

RS485-2 D+

RS485 2 Anschluss „+“

RS485-2 D-

RS485 2 Anschluss „-“

RS485-2 GND

RS485 2 Anschluss „GND“

Getestet mit:

ISKRA eHz-D: SML, Baudrate: 9600, Datenbits: 8, Parität: None, Stoppbits: 1
EMH LZQJ-XC: D0, Baudrate: 300, Datenbits: 7, Parität: Even, Stoppbits: 1
EMH eHz-P: SML, Baudrate: 9600, Datenbits: 8, Parität: None, Stoppbits: 1

Zu verfizieren:

Elster AS1440: D0, Baudrate: 300, Datenbits: 7, Parität: Even, Stoppbits: 1
Elster Alpha A1500: D0, Baudrate: 300, Datenbits: 7, Parität: Even, Stoppbits: 1
Itron ACE3000: D0, Baudrate: 300, Datenbits: 7, Parität: Even, Stoppbits: 1
