Anschlüsse

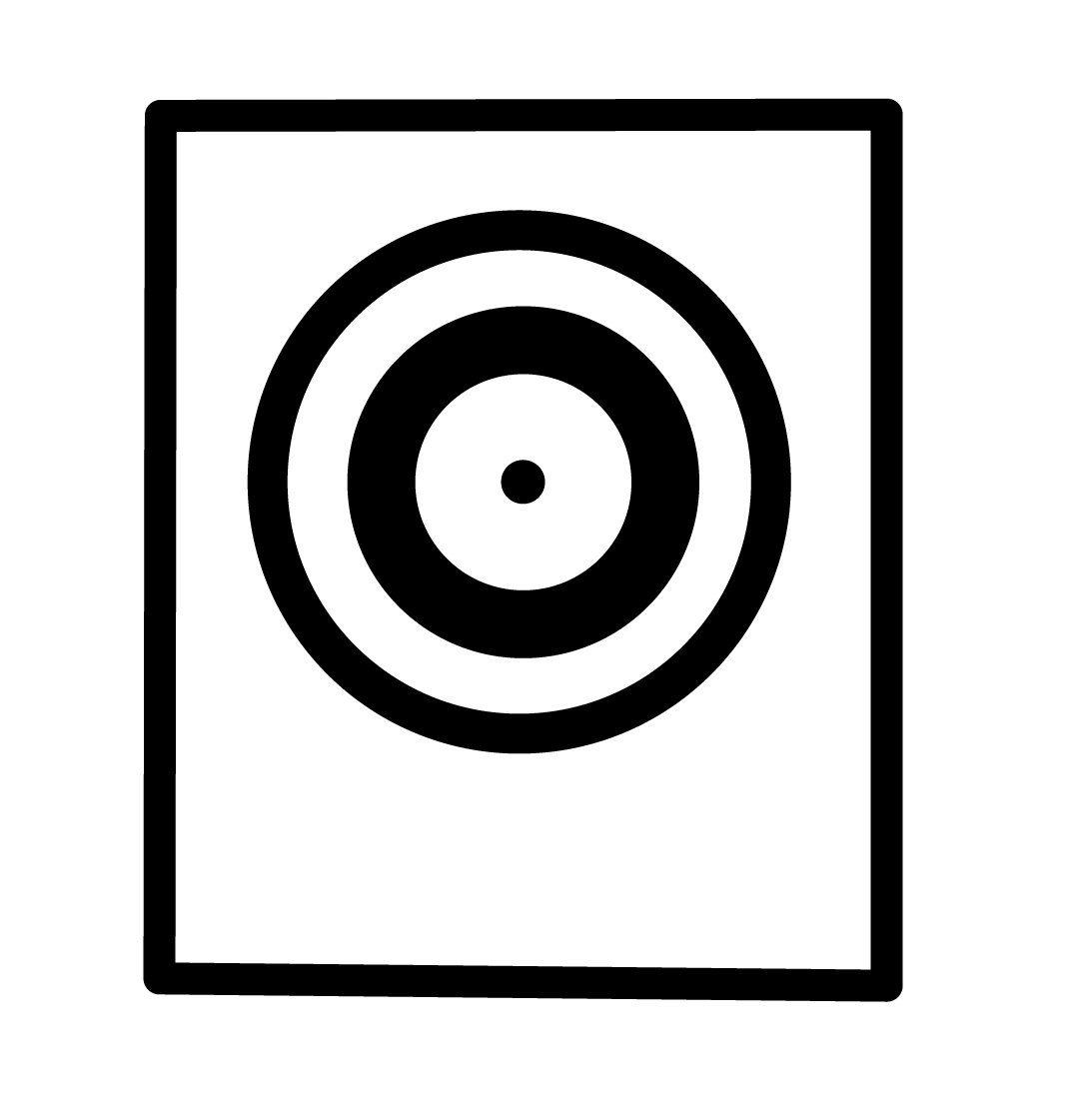

Betriebsspannung
Der Anschluss für die Betriebsspannung ist eine Hohlbuchse mit den Maßen 5,5 x 2,1 mm
Digitale Eingänge
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
DI1 +24 V |
+24 V DC Ausgabespannung für DI1 |
2 |
DI1 IN |
INPUT-Signal für DI1 |
3 |
DI2 +24 V |
+24 V DC Ausgabespannung für DI2 |
4 |
DI2 IN |
INPUT-Signal für DI2 |
5 |
DI3 +24 V |
+24 V DC Ausgabespannung für DI3 |
6 |
DI3 IN |
INPUT-Signal für DI3 |
7 |
DI4 +24 V |
+24 V DC Ausgabespannung für DI4 |
8 |
DI4 IN |
INPUT-Signal für DI4 |
9 |
DI5 +24 V |
+24 V DC Ausgabespannung für DI5 |
10 |
DI5 IN |
INPUT-Signal für DI5 |

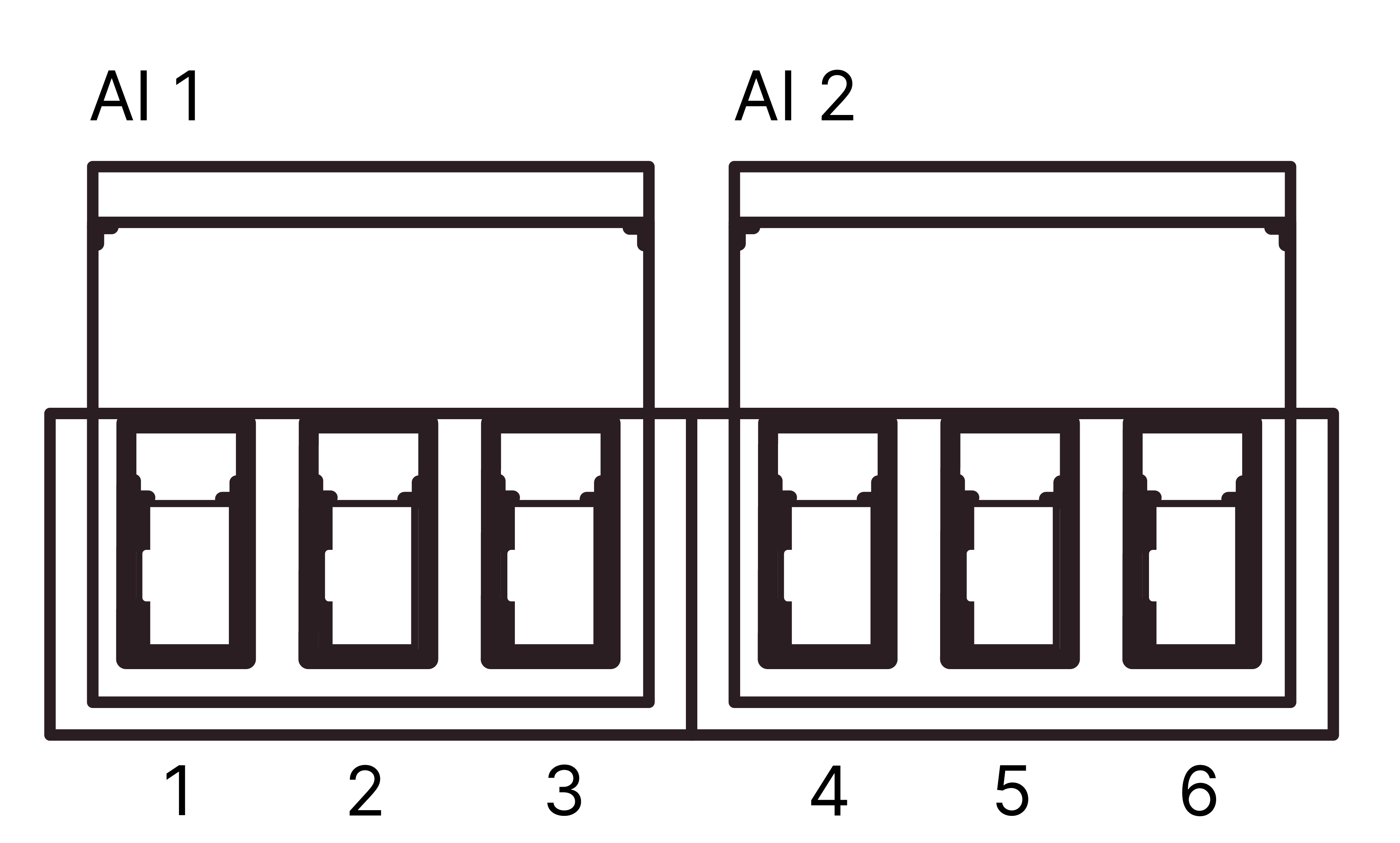

Analoge Eingänge
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
AI1 +24 V |
+24 V DC Ausgabespannung für AI1 |
2 |
AI1 IN |
INPUT-Signal für AI1 (0-10V) |
3 |
AI1 GND |
GND für AI1 |
4 |
AI2 +24 V |
+24 V DC Ausgabespannung für AI2 |
5 |
AI2 IN |
INPUT-Signal für AI2 (0-10V) |
6 |
AI2 GND |
GND für AI2 |
| Der maximale Strom an Anschluss 1 und 4 darf zusammen maximal 100 mA betragen. Die Anschlüsse 2 und 5 sind für analoge Signale mit Signalpegel von 0 – 10 V DC ausgelegt. |

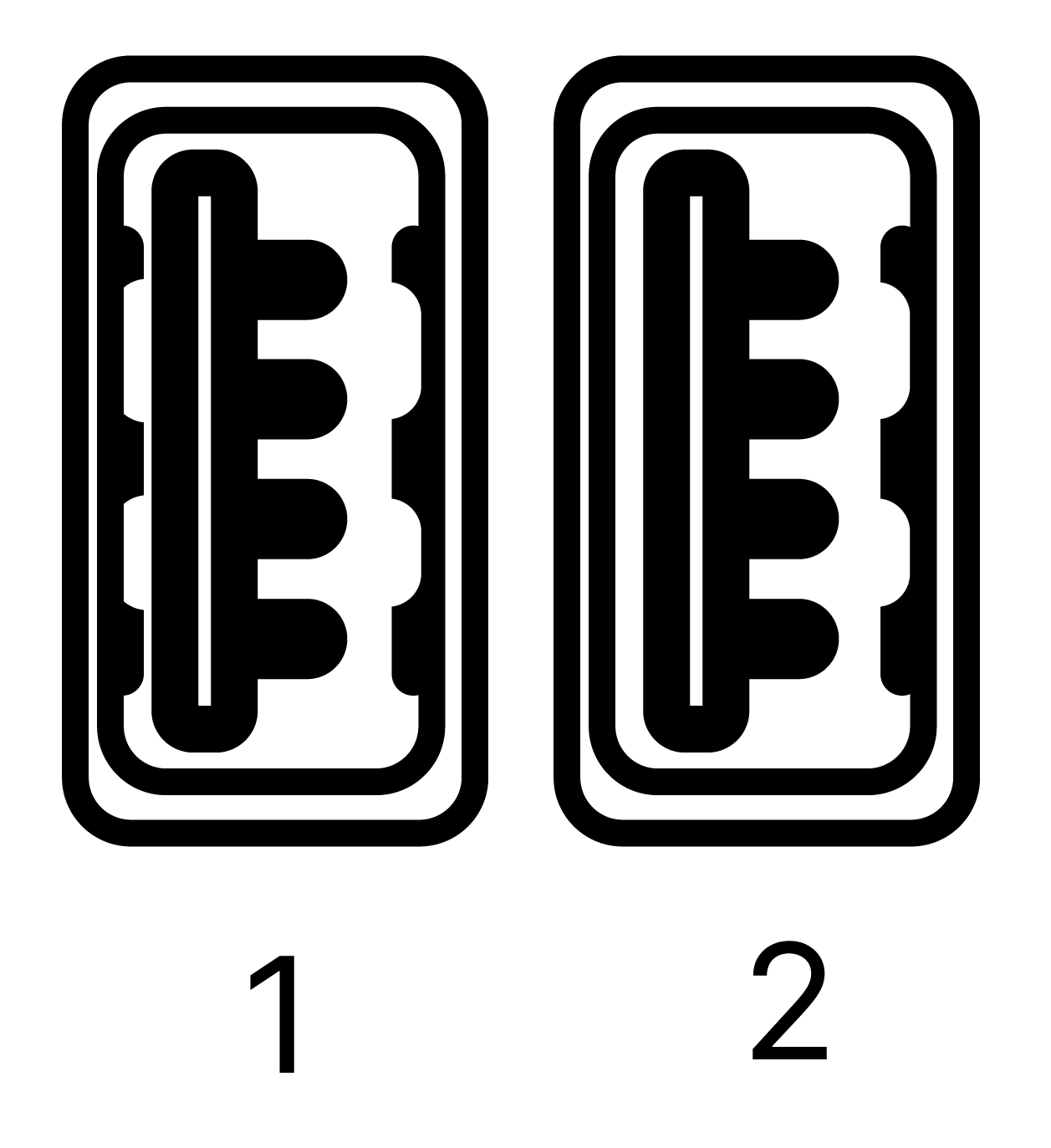

USB
| Position | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
USB 1 |
USB Anschlussport 1 |
2 |
USB 2 |
USB Anschlussport 2 |

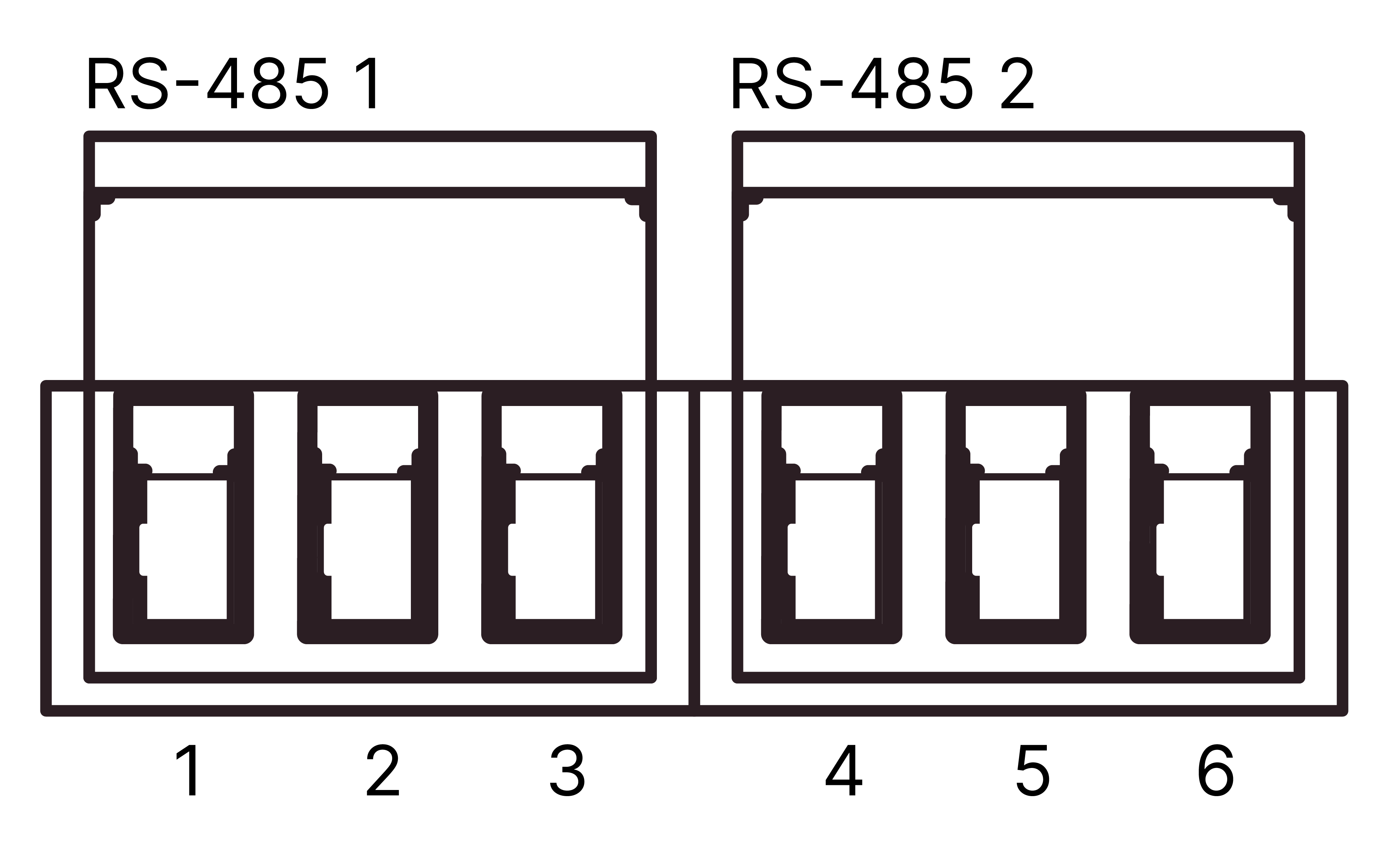

RS-485
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
RS-485_1 D+ |
RS-485 1 nicht invertierter Anschluss |
2 |
RS-485_1 D- |
RS-485 1 invertierter Anschluss |
3 |
RS-485_1 GND |
RS-485 1 Anschluss „GND“ |
4 |
RS-485_2 D+ |
RS-485 2 nicht invertierter Anschluss |
5 |
RS-485_2 D- |
RS-485 2 invertierter Anschluss |
6 |
RS-485_2 GND |
RS-485 2 Anschluss „GND“ |
| Das othermo Gateway hat standardmäßig einen 120 Ohm Abschlusswiderstand in den RS-485 1 und RS-485 2 Leitungen aktiviert. |

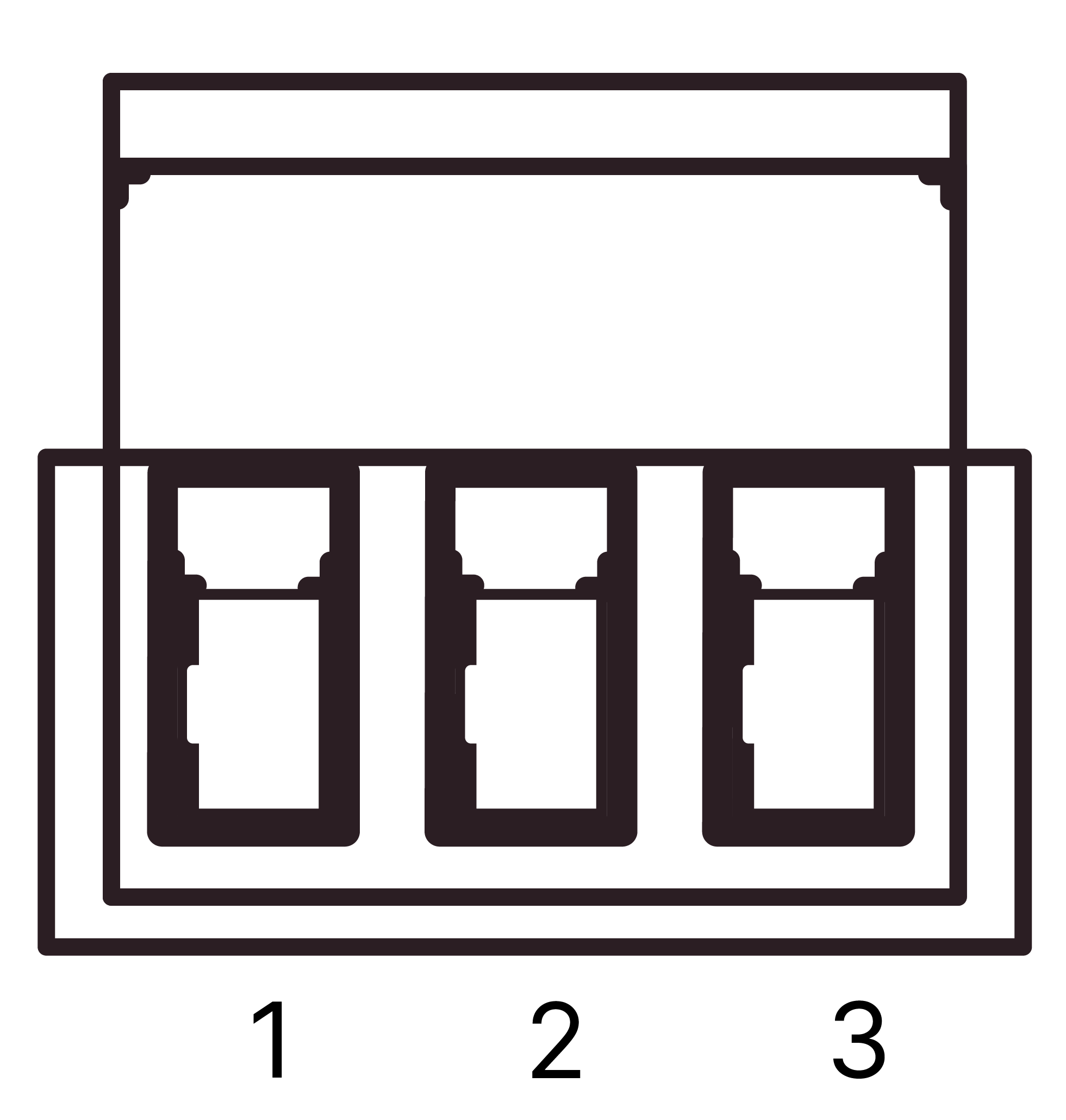

1-Wire
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
1-Wire +5 V |
1-Wire Spannungsversorgung + 5 V DC |
2 |
1-Wire IN |
1-Wire Signal |
3 |
1-Wire GND |
1-Wire GND |
| Notieren Sie sich beim Einbau die Seriennummer und den Einbauort der 1-Wire Sensoren, um diese später zuzordnen. |
| Das othermo Gateway unterstützt nur digitale Temperatursensoren mit integriertem DS18B20 Chip („1-Wire“). Maximal können 15 Temperatursensoren am othermo Gateway angeschlossen werden. |

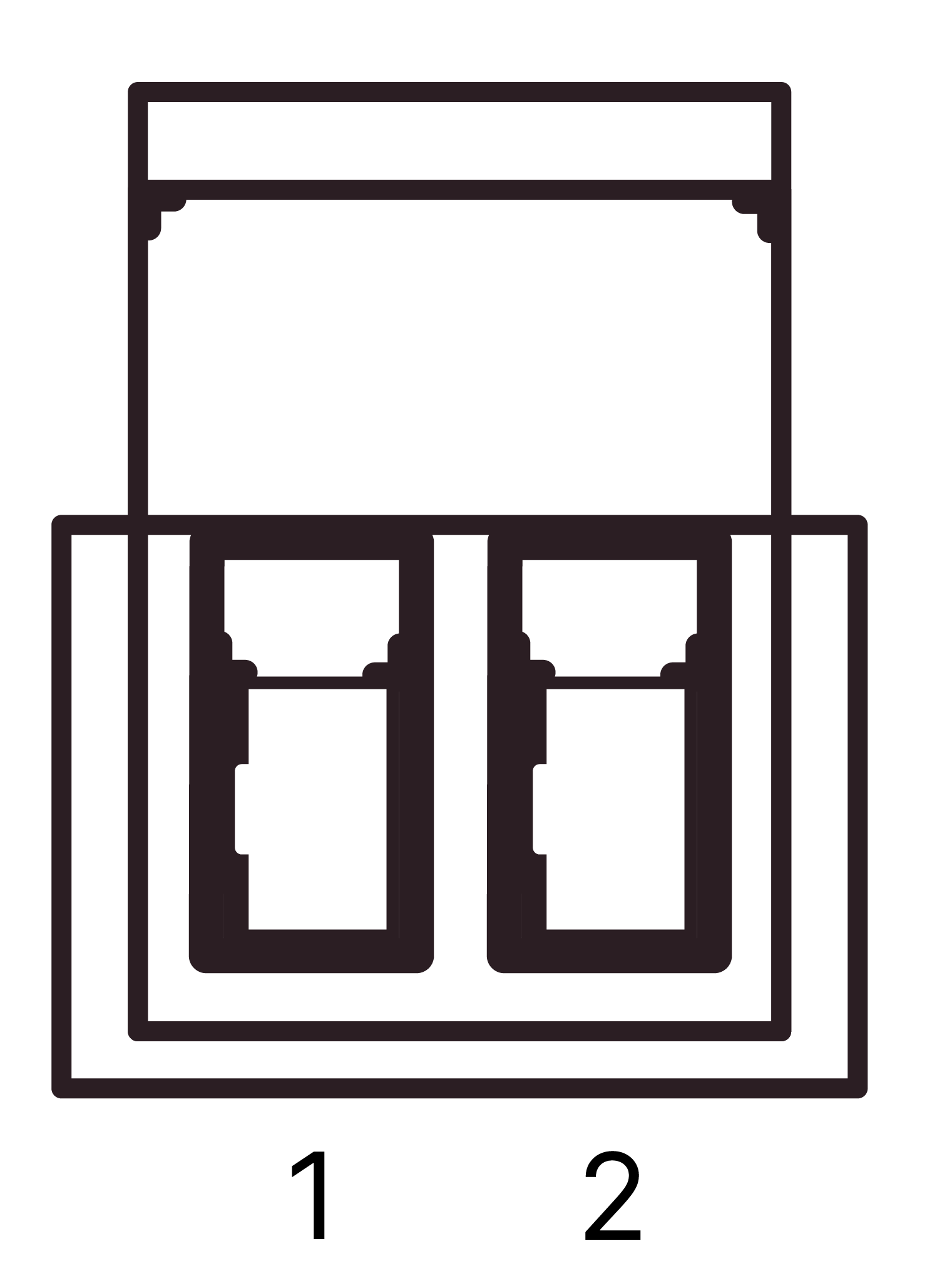

M-Bus
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
M-Bus |
M-Bus Anschluss „+“ |
2 |
M-Bus - |
M-Bus Anschluss „-“ |
| Das othermo Gateway unterstützt M-Bus-Teilnehmer nach DIN EN 13757. Maximal können 5 M-Bus-Lasten am othermo Gateway angeschlossen werden. |
eBus
| Anschluss | Kurzbezeichnung | Beschreibung |
|---|---|---|
1 |
eBus A |
eBus Anschluss „A“ |
2 |
eBus B |
eBus Anschluss „B“ |

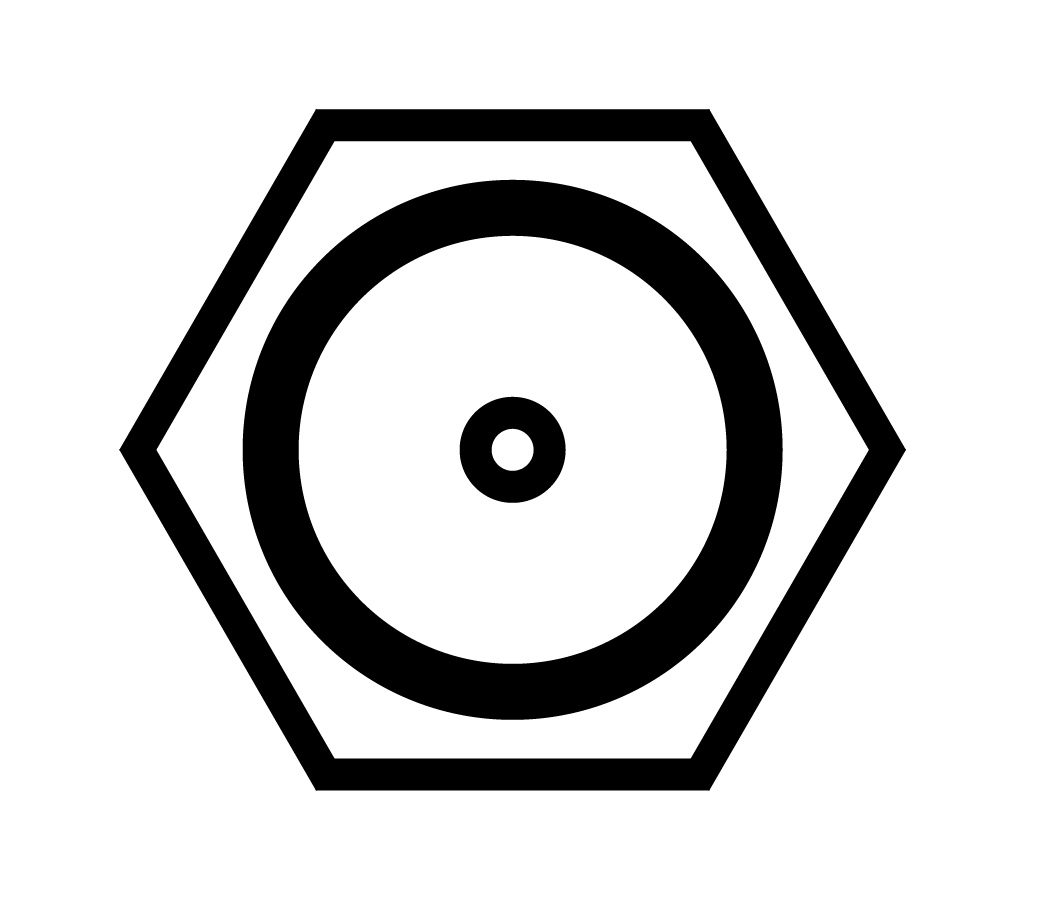

Antenne (SMA-Buchse / Female)
| Es dürfen nur von othermo zugelassene Antennen angeschlossen werden. Die Antenne muss senkrecht befestigt werden, um ausreichenden Empfang herzustellen. |

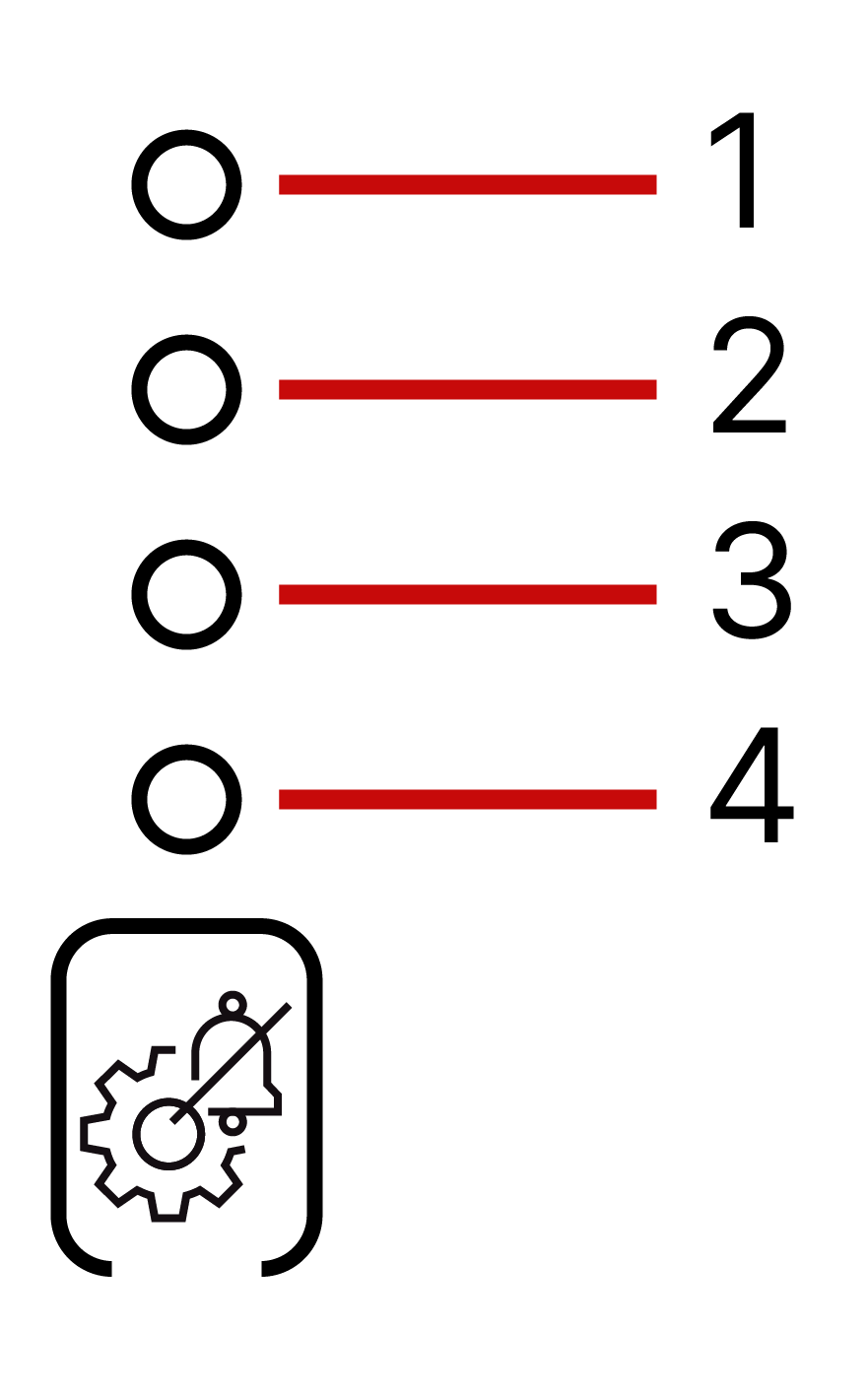

Anzeigeelemente (LEDs)
| LED | Status | Beschreibung |
|---|---|---|
1 Power |
Aus |
Aus Keine Spannungsversorgung vorhanden |
Grün |
Spannungsversorgung vorhanden |
2 System |
Orange blinkend |
Startvorgang |
Grün |
System gestartet und aktiv |
|
Blau blinkend |
Systemupdate wird installiert |
|
Blau blinkend (langsam) |
Systemupdate ist abgeschlossen, Neustart ausstehend |
|
Rot |
System nicht korrekt gestartet |
|
Rot blinkend |
System wird neu gestartet |
|
Gelb blinkend (8x) |
Hardwaredefekt (bitte Support kontaktieren) |
3 Verbindung |
Orange blinkend |
Verbindung wird aufgebaut |
Grün |
Verbindung wurde hergestellt |
|
Orange |
Schwache Signalstärke → externe Antenne empfohlen |
|
Rot |
Fehler beim Verbindungsaufbau |
|
Rot blinkend |
Keine Verbindung möglich |
4 Wartung |
Grün |
Keine Störung |
Gelb |
Kommunikationsstörung bei einer Schnittstelle |
|
Rot |
Keine Verbindung möglich |
|
Blau blinkend |
Wartungsmodus wird aktiviert |
|
Blau |
Wartungsmodus aktiv (Hotspot aktiv) |
|
Grün blinkend |
Wartungsmodus wird deaktiviert |
