Montage

Benötigte Materialien / Werkzeuge

Folgende Materialien / Werkzeuge werden benötigt:

  • (Schlag-)Bohrmaschine mit 6 mm Steinbohrer

  • Schraubendreher T20

  • Schraubendreher Schlitz

  • Seitenschneider

  • Abisolierwerkzeug

  • Hammer

  • Kabelbinder (zum Befestigen der Signalleitungen)

  • Evtl. Abzweigdosen für Signalleitungen + Kabelklemmen (z.B. Wago 221-415)

  • Evtl. Beschriftungsmaterial / Labeldrucker für Bezeichnung der Signalleitungen

  • Kabel J-Y(St)Y 2x2x0,8 (Meterware)

Montageprozess

Montageort

Identifizieren Sie einen geeigneten Platz für die Montage des Gateways. Platzbedarf: 330 mm (B) x 240 mm (H) Folgende Faktoren sollten Sie bei der Wahl des Montageorts berücksichtigen bzw. gegeneinander abwägen:

  • Steckdose in Reichweite des Steckernetzteils

  • Mobilfunkempfang am Gateway

  • zu verlegende Leitungslängen zu den einzelnen Komponenten

  • Schutz vor externen Einflüssen, z.B. Spritzwasser oder Temperatureinwirkung

Montage

Kabelraumabdeckung

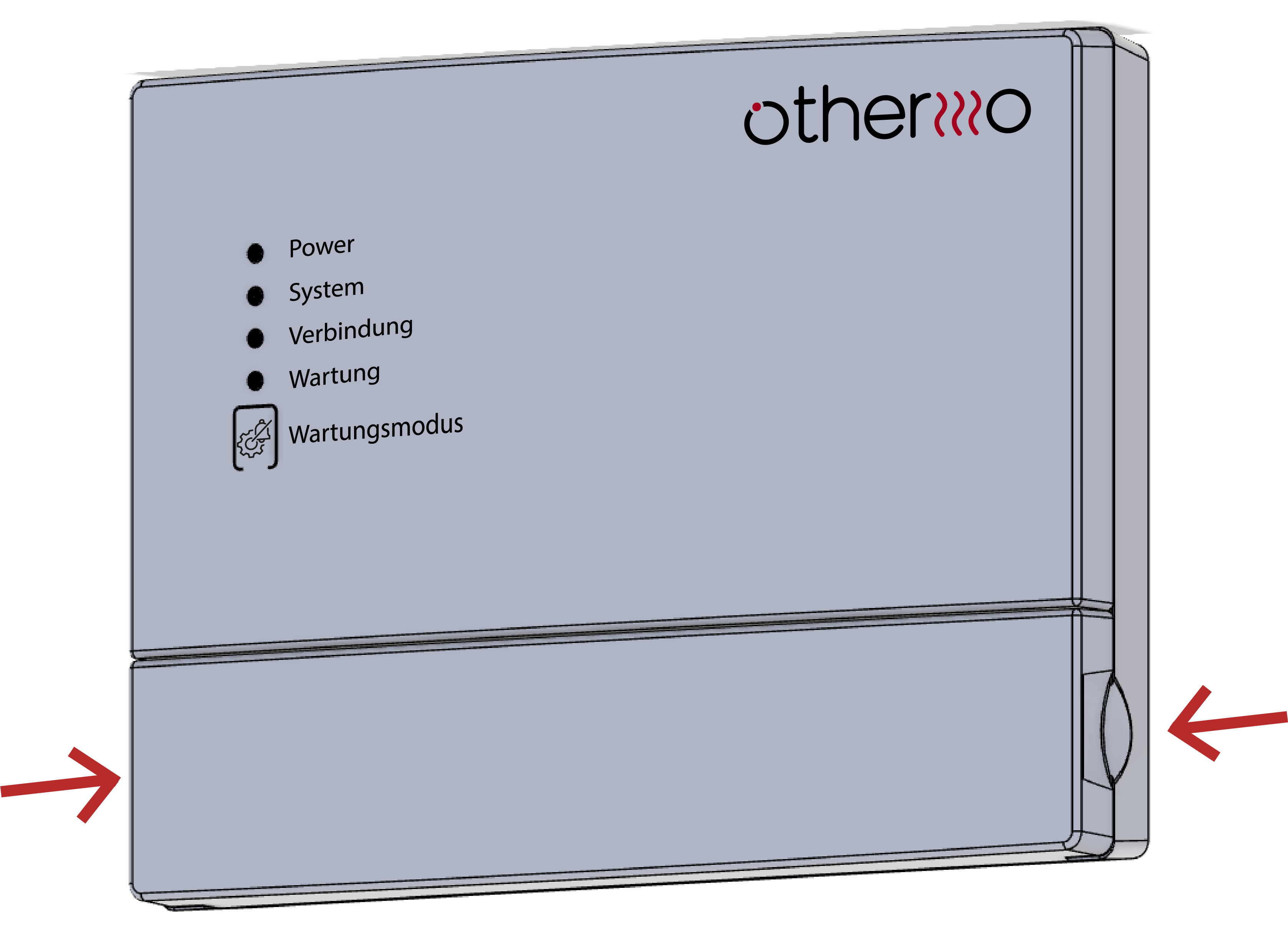

Abbildung 1: Kabelraumabdekung entfernen
Schritt 1:

Kabelraumabdeckung an den Einkerbungen auf der linken und rechten Seite des Gateways entfernen.

Befestigungspunkte

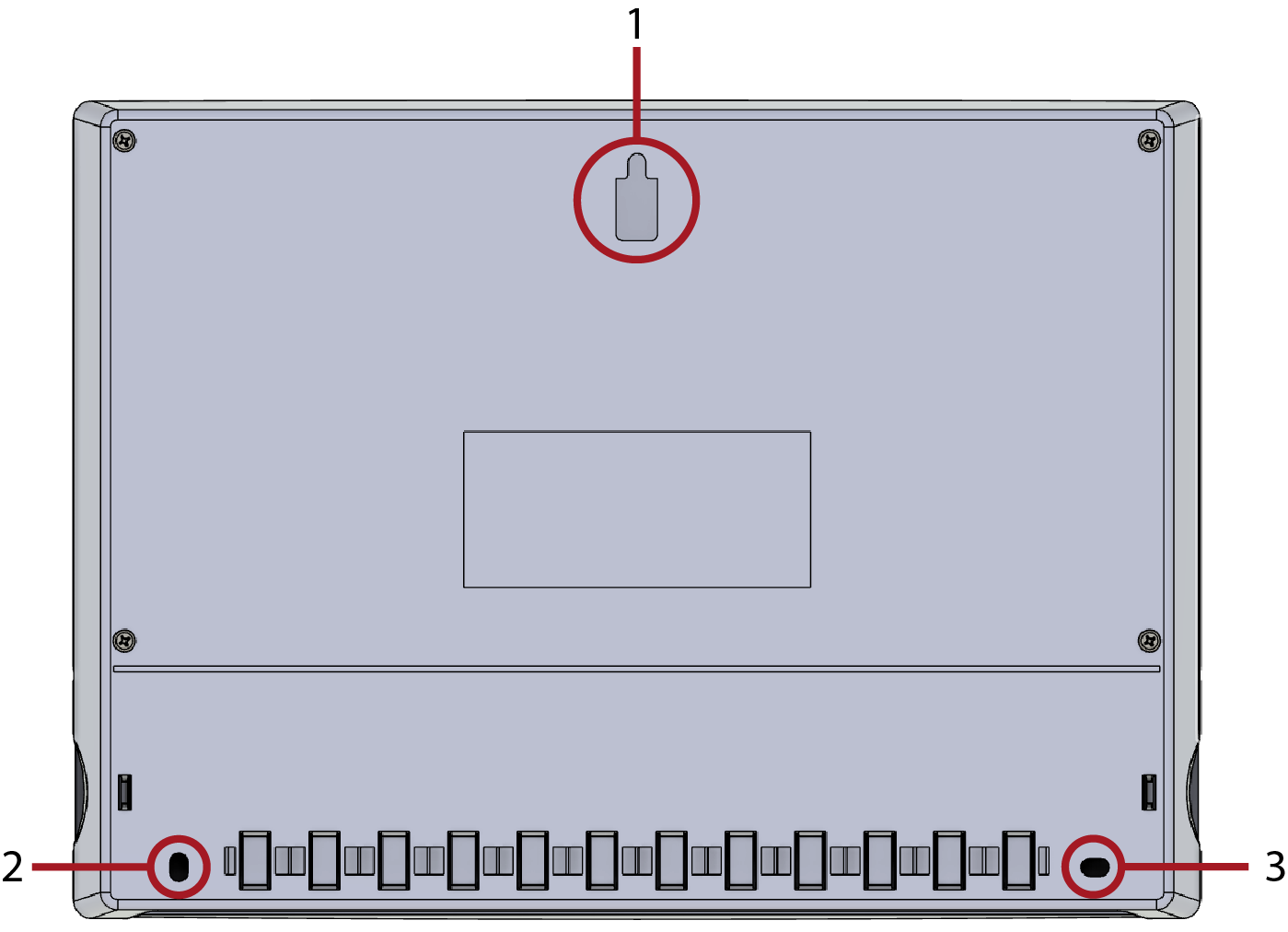

Abbildung 2: Befestigungspunkte Rückansicht
Schritt 2:

Überprüfen Sie den vollständigen Lieferumfang.

Schritt 3:

Schraube für Position 1 mittels Dübel an Wand befestigen. (Wichtig: Schraube nicht vollständig eindrehen! Der Schraubenkopf muss einen Abstand von mindestens 3,5 mm zur Wand haben.)

Schritt 4:

Gateway in Schraube einhängen

Schritt 5:

Gateway gerade positionieren

Schritt 6:

Bohrlöcher für Positionen 2 und 3 markieren

Schritt 7:

Gateway abhängen

Schritt 8:

Löcher für Positionen 2 und 3 bohren und Dübel einbringen

Schritt 9:

Gateway montieren

Schritt 10:

Schrauben an Positionen 2 und 3 festziehen
