Wilo Stratos Maxo

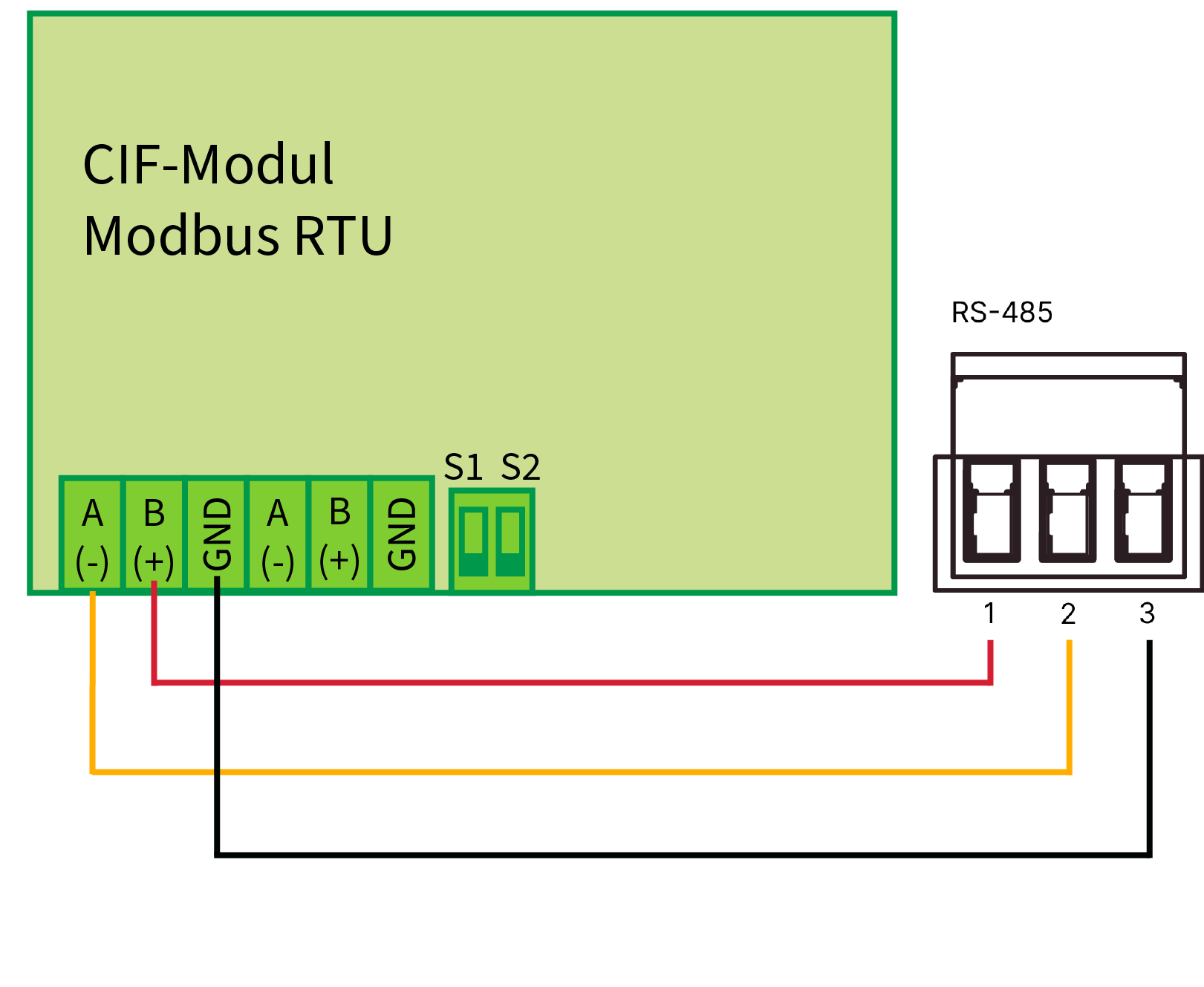

| Zur Anbindung der Wilo Stratos Maxo wird das CIF Modbus RTU Erweiterungsmodul benötigt. |
Die Konfiguration der Kommunikationsparameter erfolgt gemäß Anleitung über das Einstellungsmenü der entsprechenden Pumpe mit eingebautem Erweiterungsmodul.
Standardeinstellungen: Unit-ID: 1, Baud: 19.200, Datenbits: 8, Parität: Keine (None), Stoppbits: 1
Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün (rt, sw, ge, we)
Abschlusswiderstand: Nur bei dem ersten und letzten Gerät im Modbus-Netzwerk muss der Abschlusswiderstand eingeschaltet werden. (Das othermo Gateway ist bereits mit einem Abschlusswiderstand standardmäßig ausgestattet.)
Konfiguration im Einstellungsmenü der entsprechenden Pumpe:
-
Gehen Sie im Hauptmenü auf Einstellungen
-
Wählen Sie den Eintrag „Externe Schnittstellen“ aus
-
Wählen Sie anschließend „Einstellung MODBUS RTU“ aus
-
Überprüfen Sie folgende Parameter bzw. stellen Sie diese so ein:
Modbus RTU EIN/AUS |
Aktuell: Eingeschaltet |
Adresse MODBUS RTU |
Aktuell: 1 |
Baudrate MODBUS RTU |
Aktuell: 19200 Bit/s |
Parität MODBUS RTU |
Aktuell: Keine Parität |
Datenbits MODBUS RTU |
Aktuell: 8 Datenbits |
Stoppbits MODBUS RTU |
Aktuell: 1 Stoppbit |
