Geräte anschließen
Beachten Sie beim Anschluss von Komponenten zwingend die jeweiligen externen Herstellerdokumentationen sowie -handbücher und folgen deren Sicherheitsanweisungen.
Anschluss an Steckbare Leiterplattenklemmen
Abbildung 1: Steckbare Schraubklemme
-
Klemmenteil abziehen
-
Kabel abisolieren
-
Kabel in Klemmen montieren
-
Klemmenteil wieder einstecken
Anschlussbeispiele
Hier finden Sie allgemeine Anschlussanleitungen für die verschiedenen Eingänge des Gateways.
Anschlussbeispiele für spezifische Geräte sind zusätzlich vorhanden. In der Navigation links finden Sie diese für Komponenten verschiedener Hersteller.

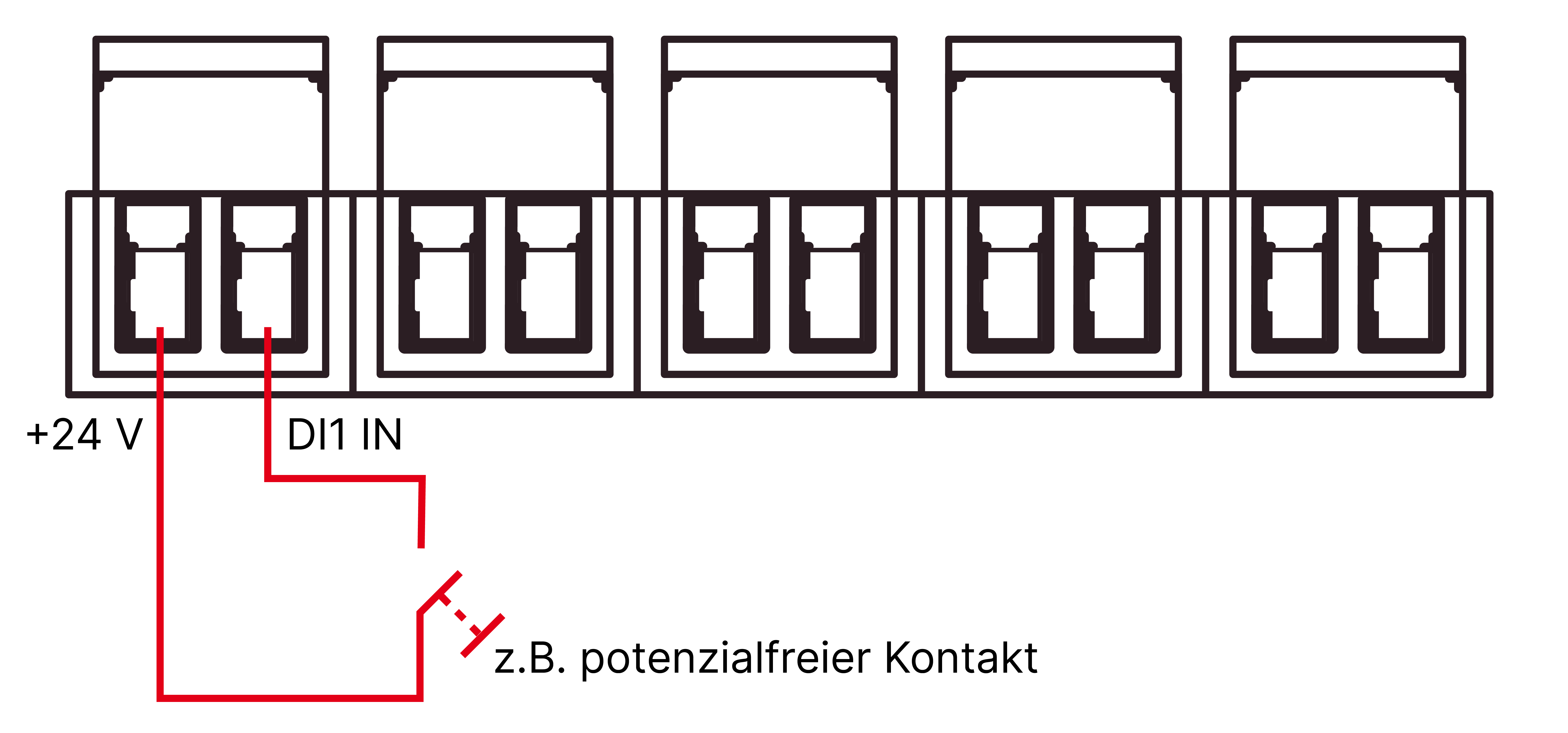

Analoge Eingänge
z.B. Drucksensor

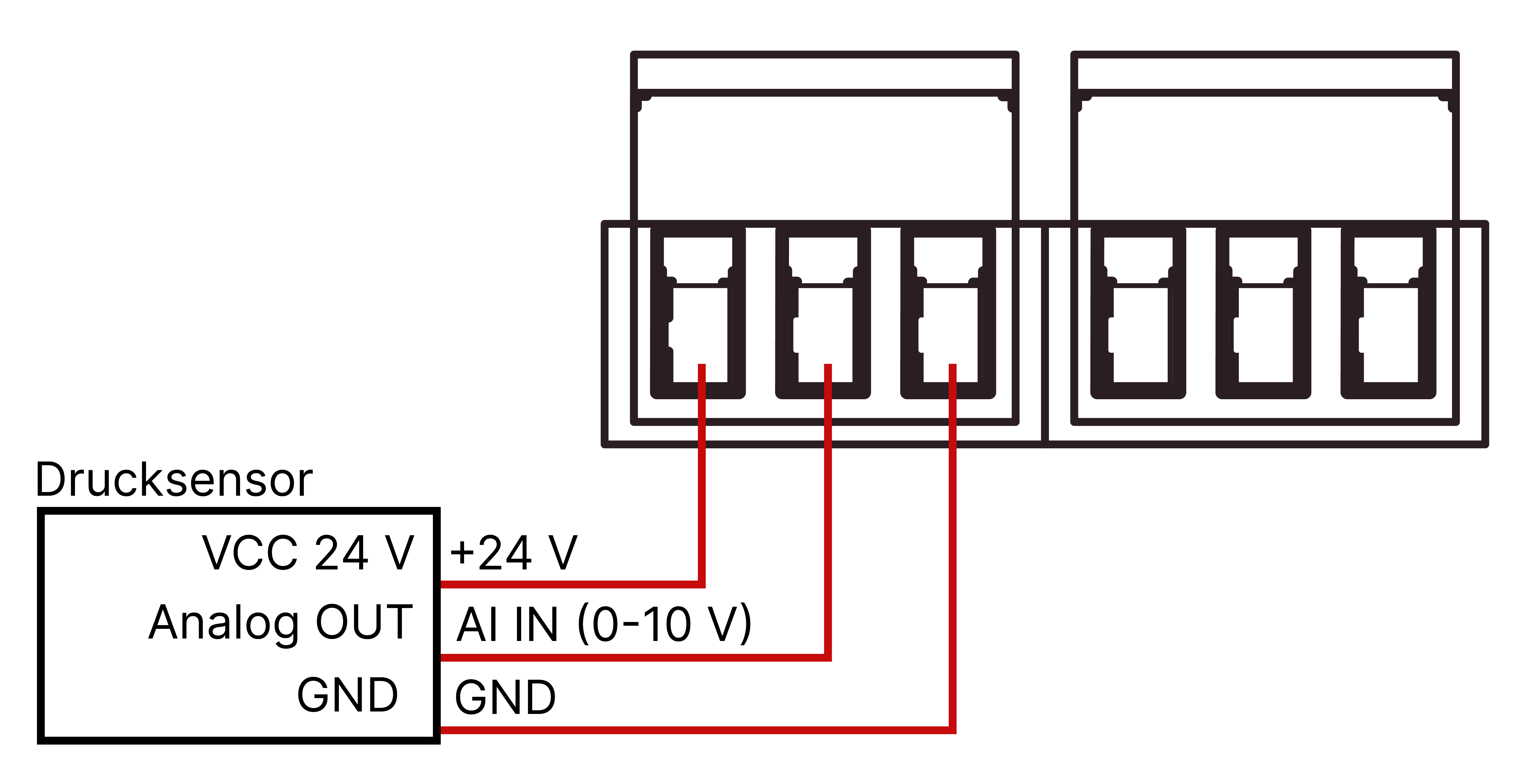

Abbildung 3: Anschlussbeispiel Analoge Eingänge 0-10 V

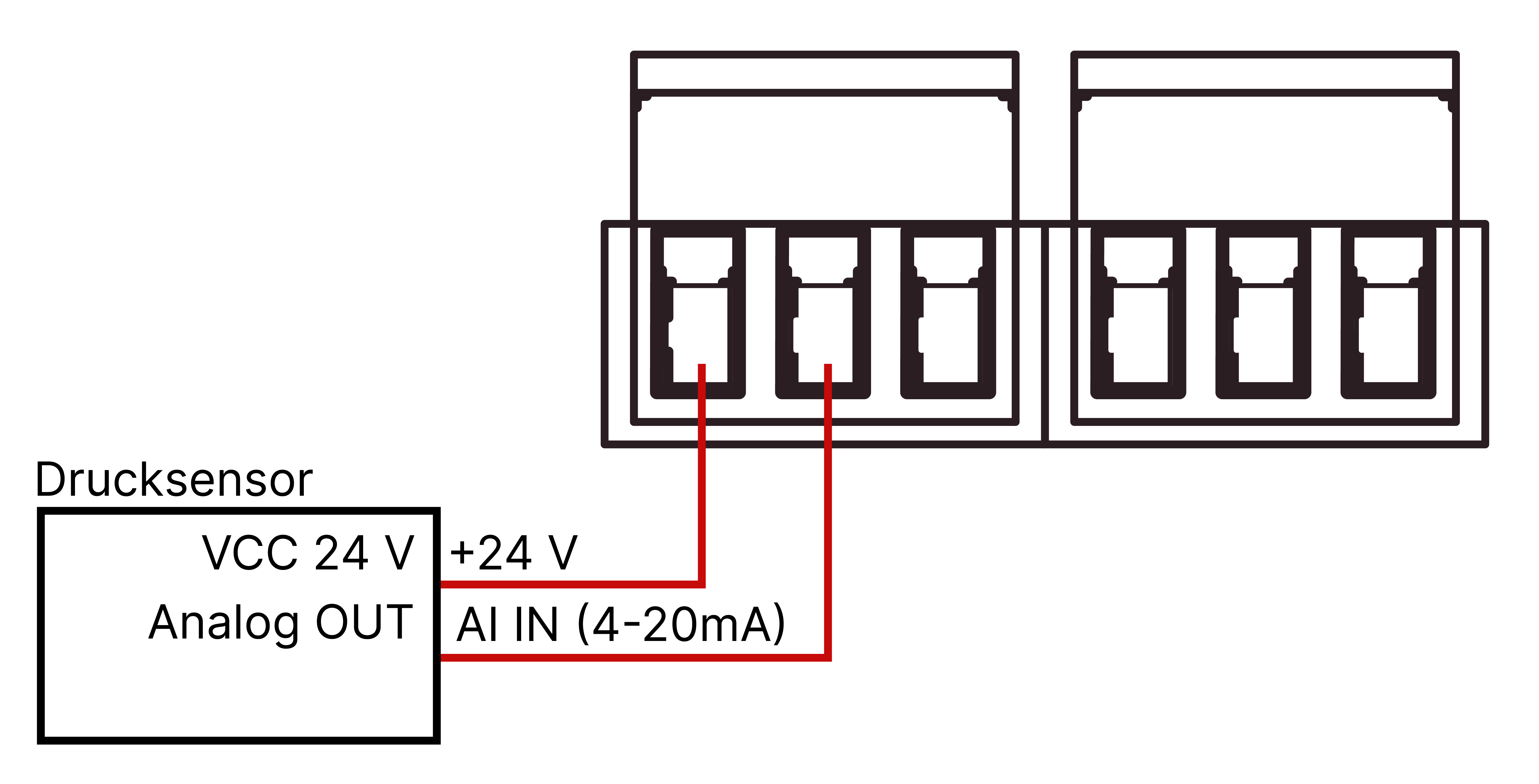

Abbildung 4: Anschlussbeispiel Analoge Eingänge

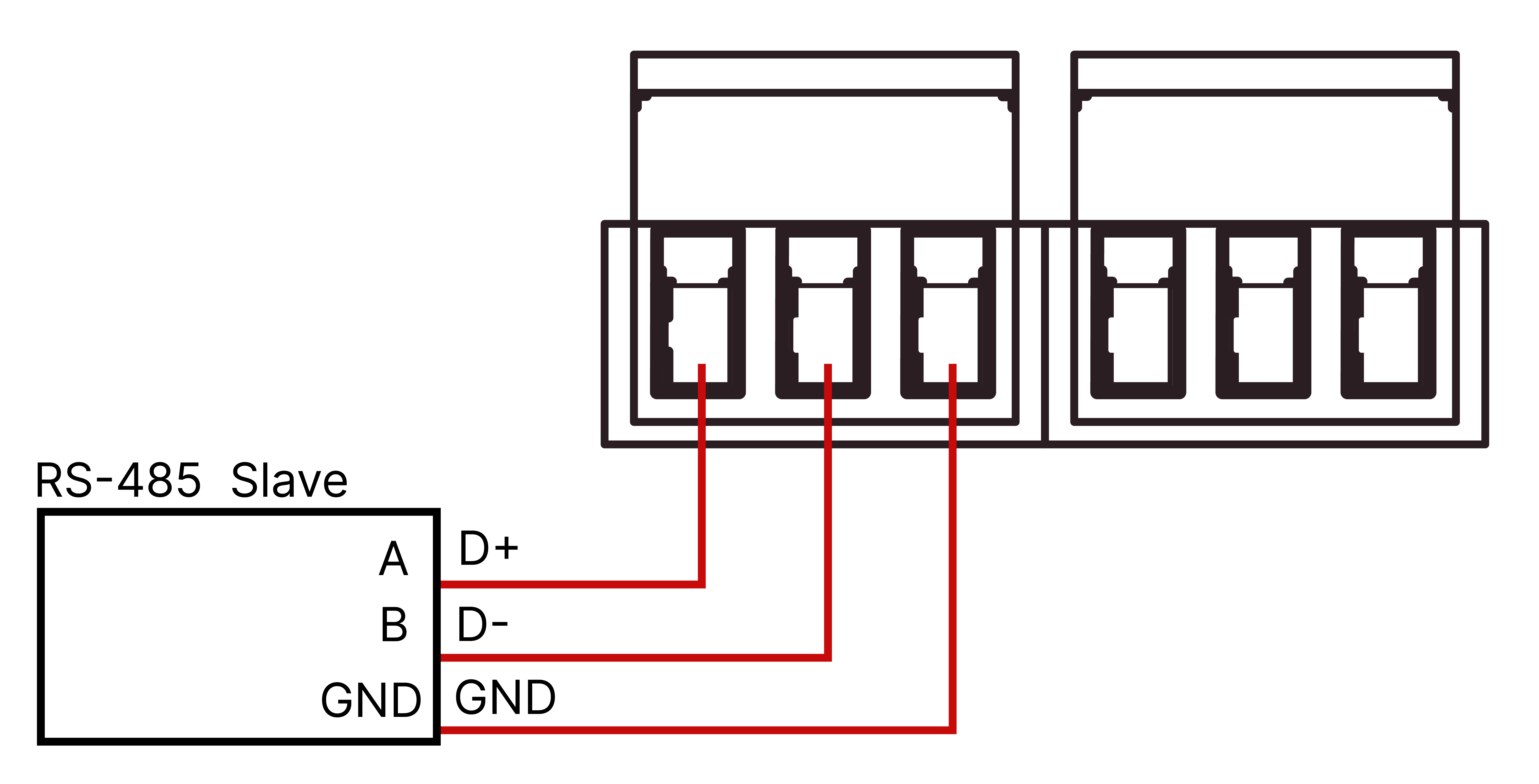

RS-485
Abbildung 5: Anschlussbeispiel RS-485 0-20 mA
| Die Anschlussbezeichnung bei RS485 ist nicht genormt. Ggf. ist es notwendig, die Leitungen „D+“ und „D-“ zu vertauschen! Es sind die Sicherheitshinweise der Komponentenhersteller zu beachten, die über RS485 angeschlossen werden. |

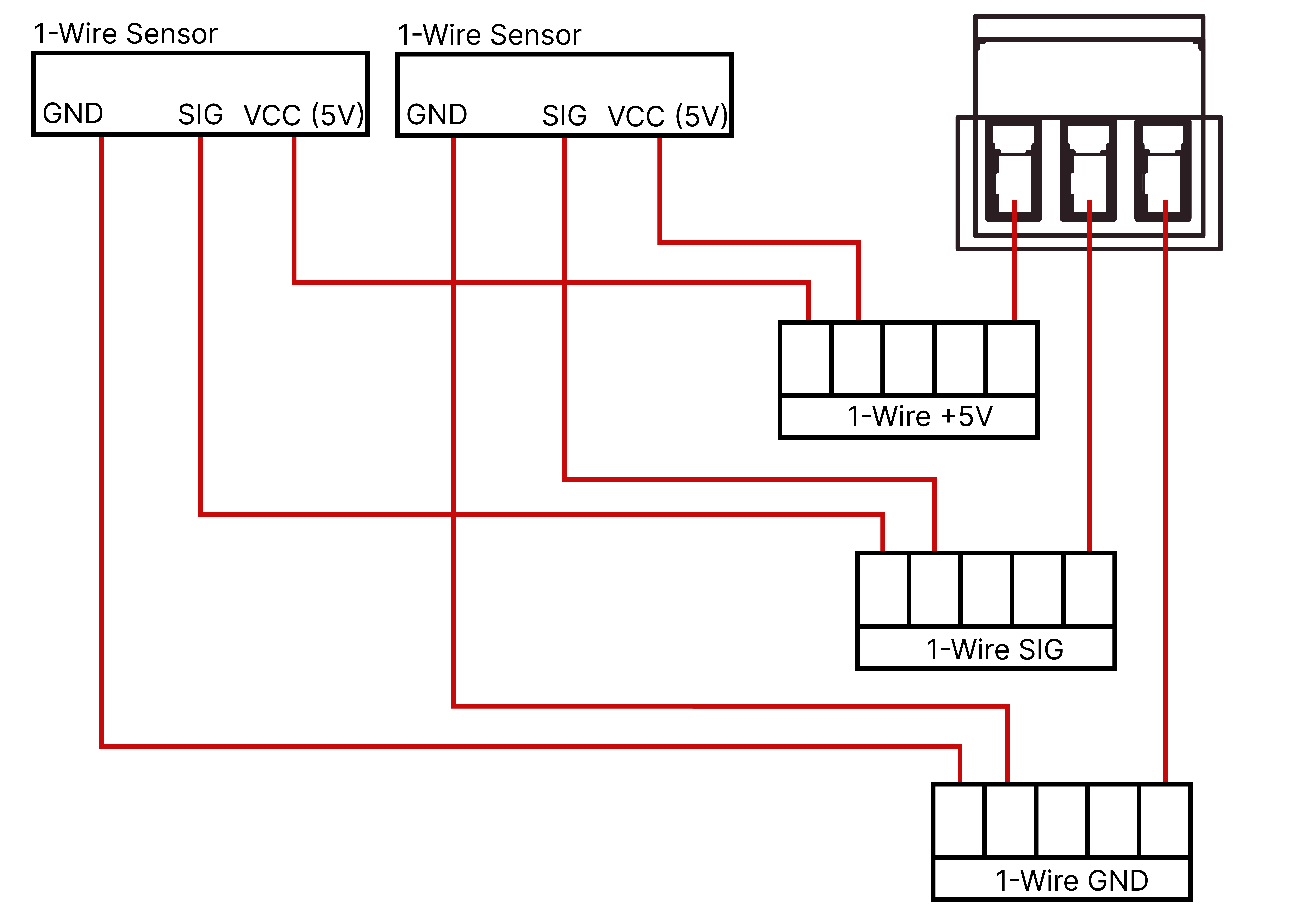

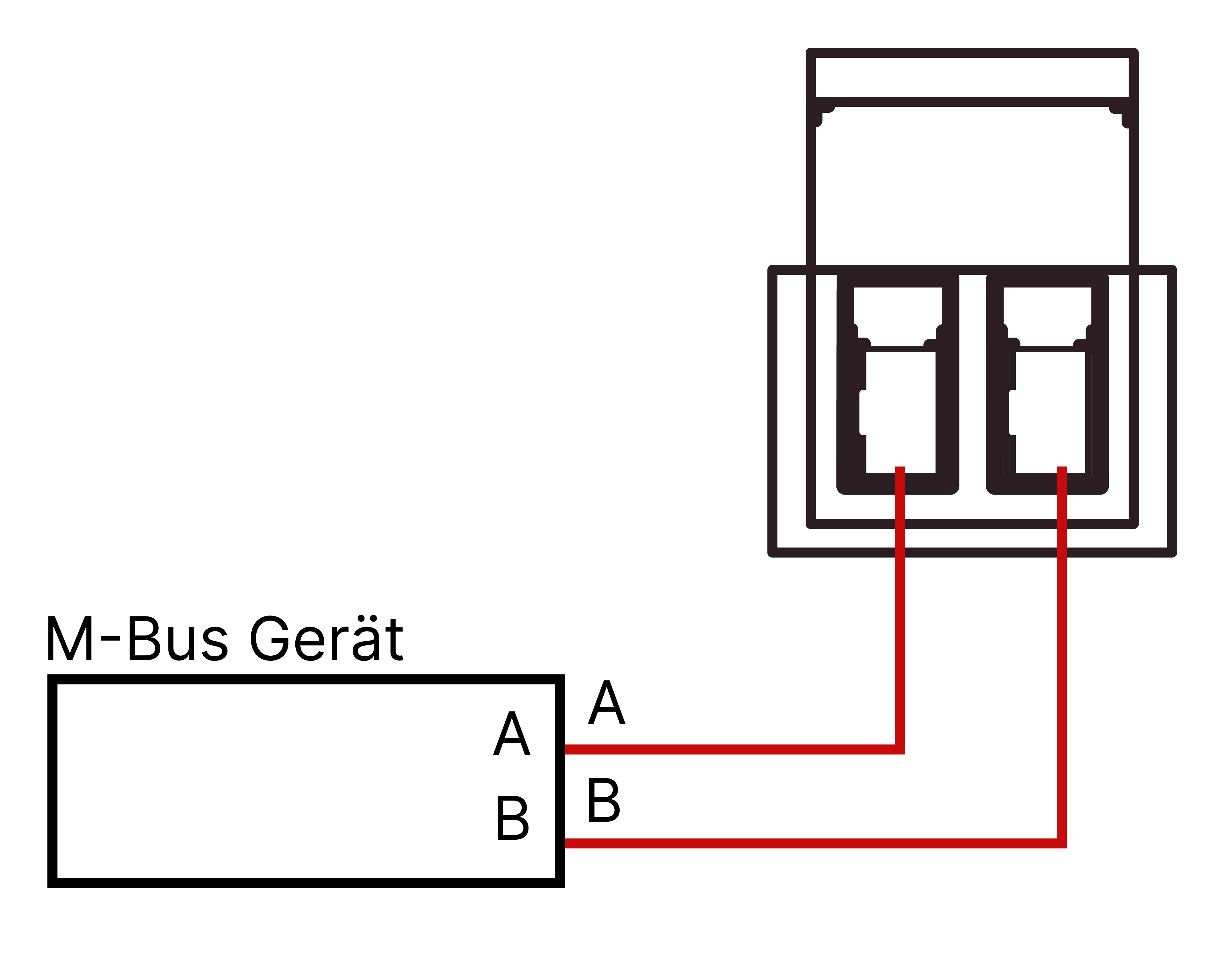

M-Bus
Abbildung 7: Anschlussbeispiel M-Bus
| Der M-Bus ist verpolungssicher, auf eine korrekte Polung ist nicht zu achten! |

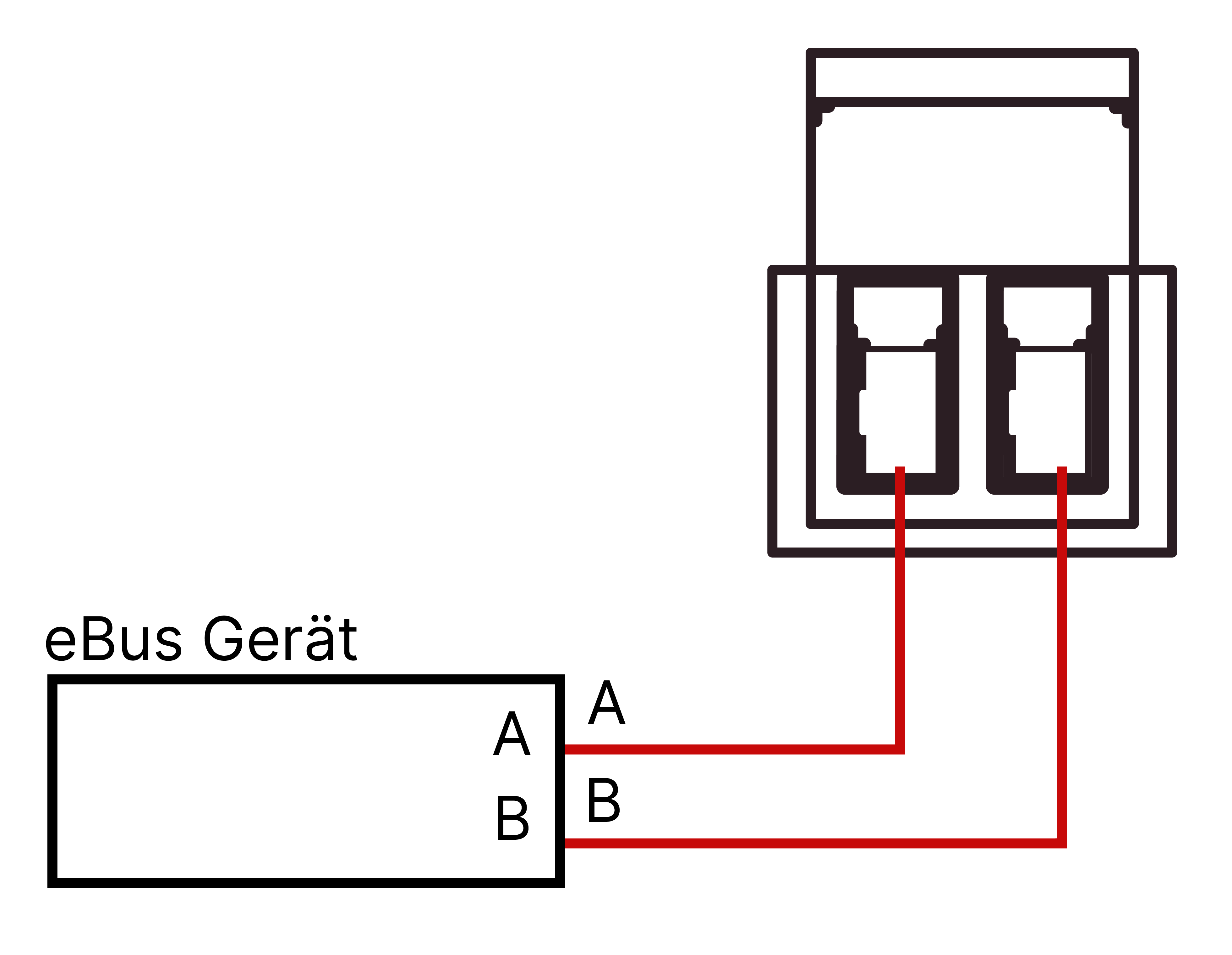

e-Bus
Abbildung 8: Anschlussbeispiel eBus
| Beim Anschluss des eBUS ist nicht auf die Polung zu achten. |
| Es sind die Sicherheitshinweise der Komponentenhersteller zu beachten, die über den eBUS angeschlossen werden. |
wM-Bus
Diese Geräte müssen nicht mit dem Gateway verkabelt werden, sondern senden ihr Signal kabellos. Diese Signale werden von Gateways mit einem verbauten wM-Bus-Empfänger automatisch erkannt.
| Es ist auf ausreichende Signalstärke zu achten. Sollte die Reichweite eines wM-Bus Gerätes nicht ausreichen, um bis zum Gateway zu senden, muss gegebenenfalls das Signal im Gebäude verstärkt werden. Die Geräte sollten im T-Mode betrieben werden um korrekt erkannt zu werden. |
