Buderus Logamatic 4000

Damit Fernwirken auf die Logamatic4000 Geräte möglich ist, muss im im Einstellungsmenü der MEC2 Fernbedienung die Option "Fernverstellung" aktiviert werden.

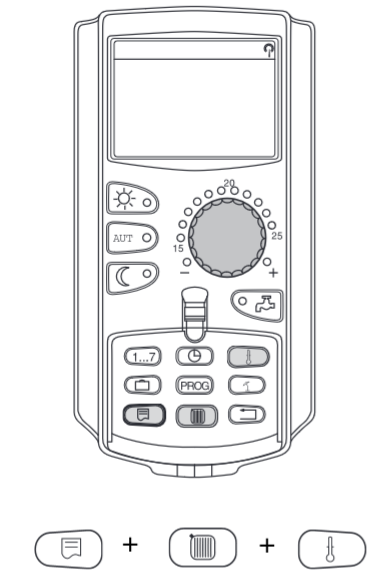

Öffnen Sie das "Service Level" an der MEC2 Fernbedienung. Dieses erreichen Sie, indem die Tasten "Display, Heizkreis und Temperatur" gleichzeitig betätigt werden, wie in folgender Grafik zu sehen.

Ansicht Fernbedienung

Öffnen Sie im Service Level das Menü "Allgemeine Einstellungen" und navigieren Sie dann mit Hilfe des Drehschalters zum Unterpunkt "Fernverstellung". Stellen Sie die Fernverstellung auf "An".

Die Durchführung ist auf Seite 24 und Seite 33 im Logamatic 4323 Service Manual beschrieben.

Die Logamatic wird über den CAN-Bus angeschlossen.

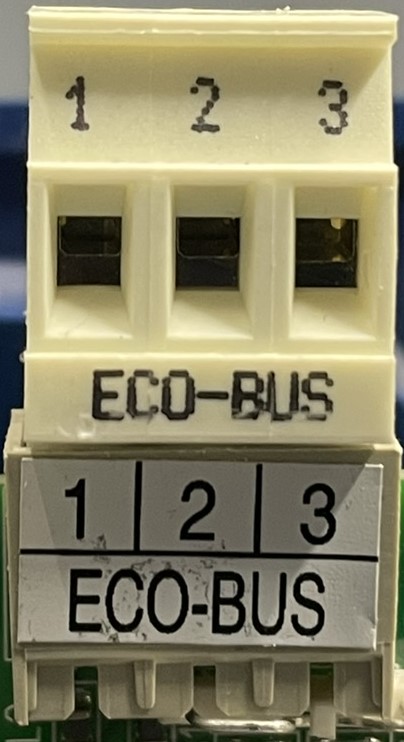

Ansicht CAN-Stecker

Anschluss ECO-BUS

Anschluss CAN

1

GND

2

CAN-Low (L)

3

CAN-High (H)

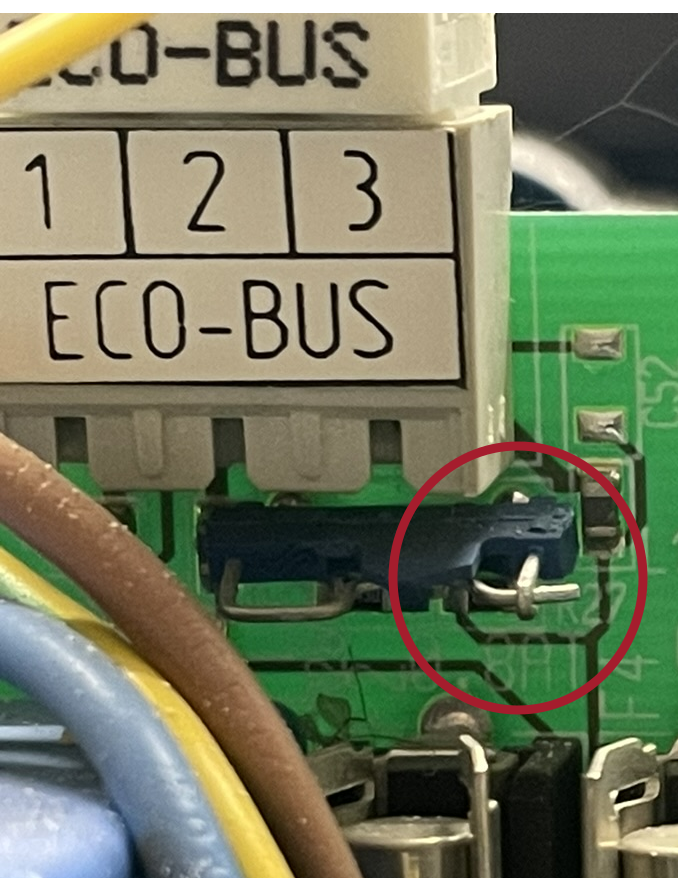

Der Hakenschalter für den Abschlusswiderstand muss, wie in folgendem Bild zu sehen geschlossen werden.

Ansicht Hakenschalter

verwendetes externes Bildmaterial: Bosch Thermotechnik GmbH
