Reflex

An EINEN RS485 Anschluss darf nur EINE Reflex angeschlossen werden. Bitte keine weiteren Geräte an die Busleitung anschließen, da die Reflex Modbus nicht unterstützt.

Standardeinstellungen: 19.200 Baud, 8 Datenbits, 1 Stoppbit, keine Parität (None)

Empfohlene Leitung: EIB KNX Busleitung J-Y(St)Y 2x2x0,8 grün

Abschlusswiderstand: Nur bei dem ersten und letzten Gerät im Modbus-Netzwerk muss der Abschlusswiderstand eingeschaltet werden. (Das othermo Gateway ist bereits mit einem Abschlusswiderstand standardmäßig ausgestattet.) – Reflex DIP Schalter 10 (ganz links)

Eine Konfiguration seitens der Reflex muss in den Einstellungen nicht erfolgen. In der Abdeckung des Bedienteils (nicht des Anschlussteils) befindet sich eine Leiterplatte, an der die RS485 Leitung angeschlossen wird.

Anschluss

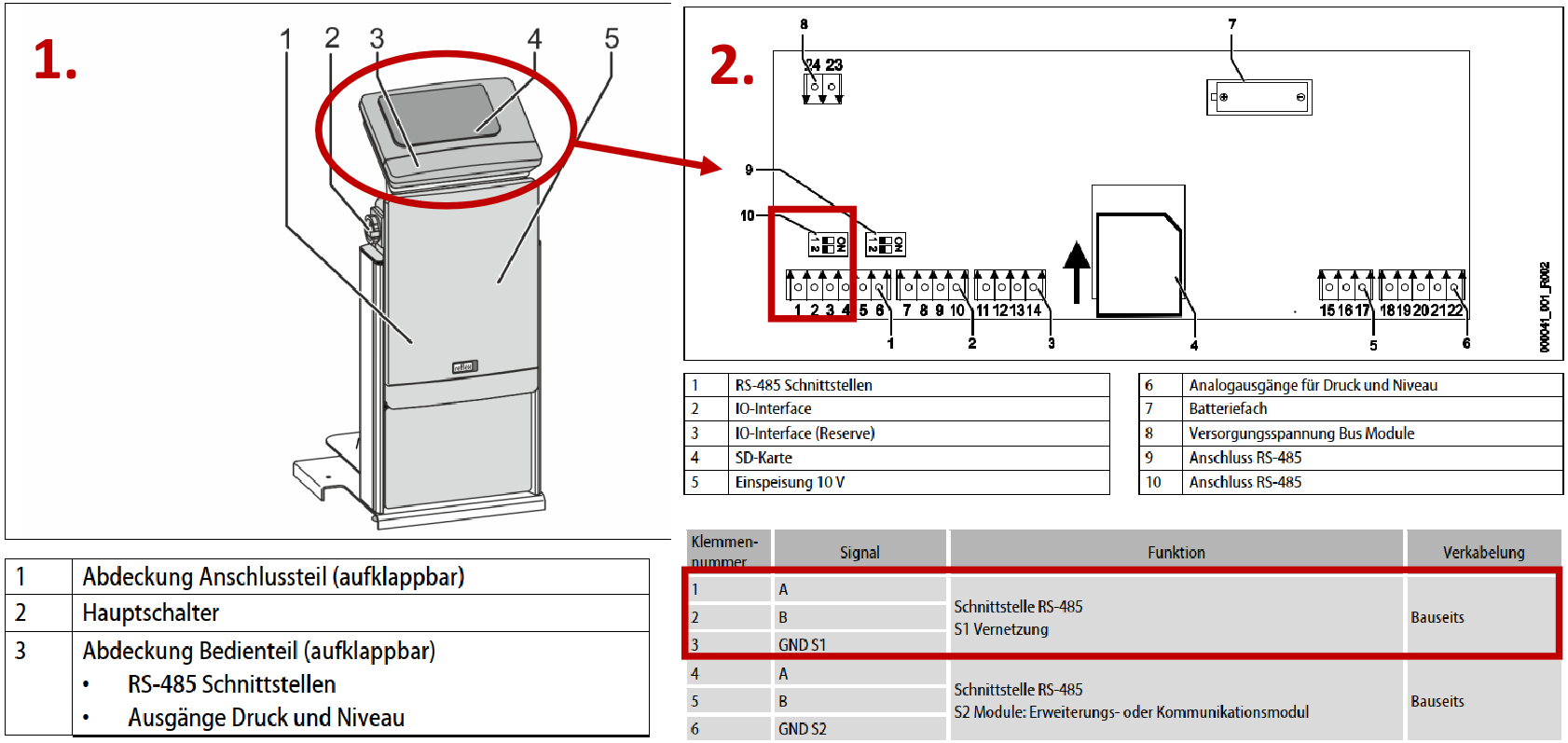

Reflex Bedienelement

othermo Gateway

Wahlweise an RS485-1 oder RS485-2 anschließen.

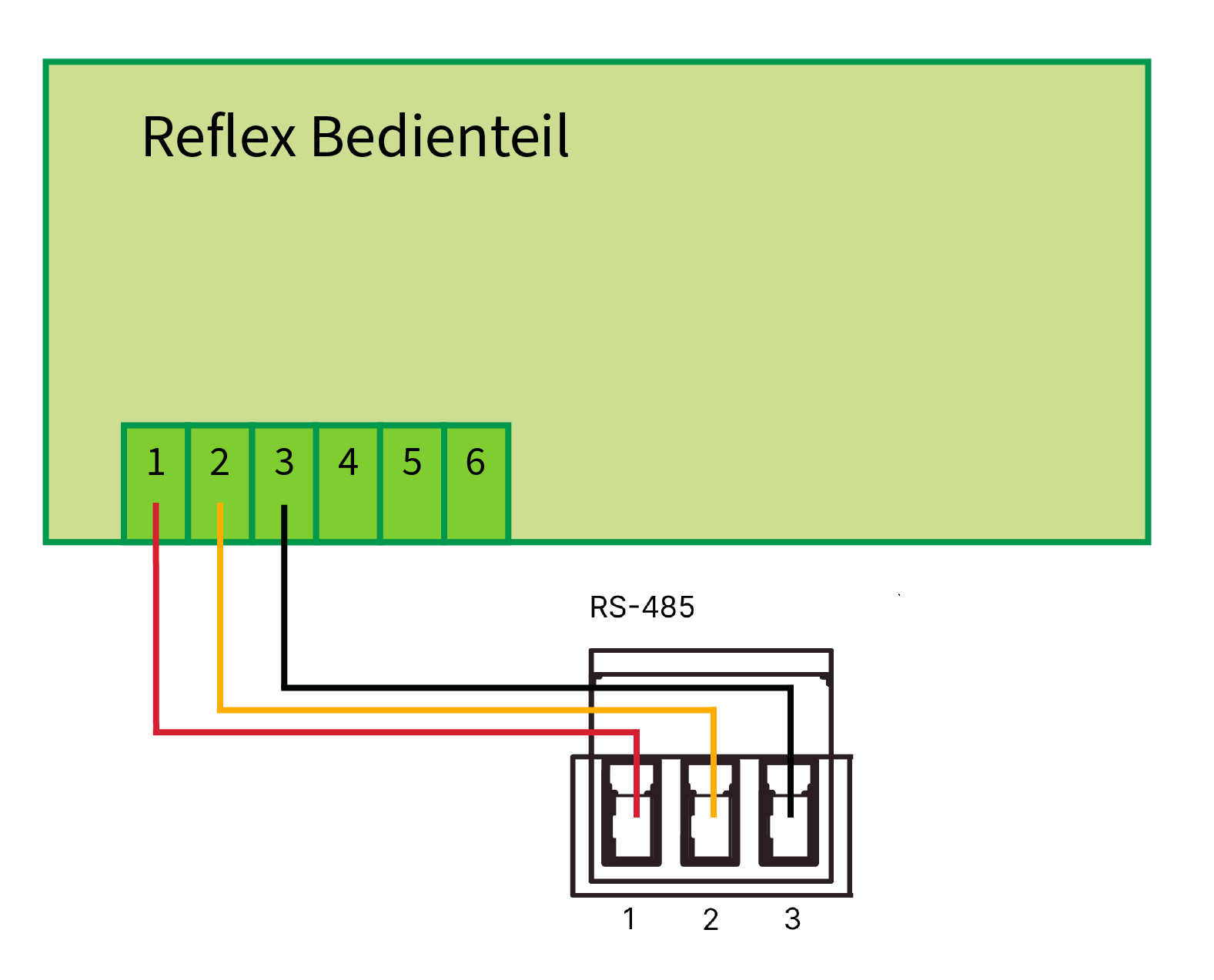

Reflex Anschluss

Anschluss Reflex

Anschluss othermo Gateway

Beschreibung

RS485 A (Pin 1)

RS485-x D+

RS485 Datenleitung

RS485 B (Pin 2)

RS485-x D-

RS485 Datenleitung -

RS485 GND (Pin 3)

RS485-x GND

RS485 Ground

verwendetes externes Bildmaterial: Reflex Winkelmann GmbH
