Gaszähler

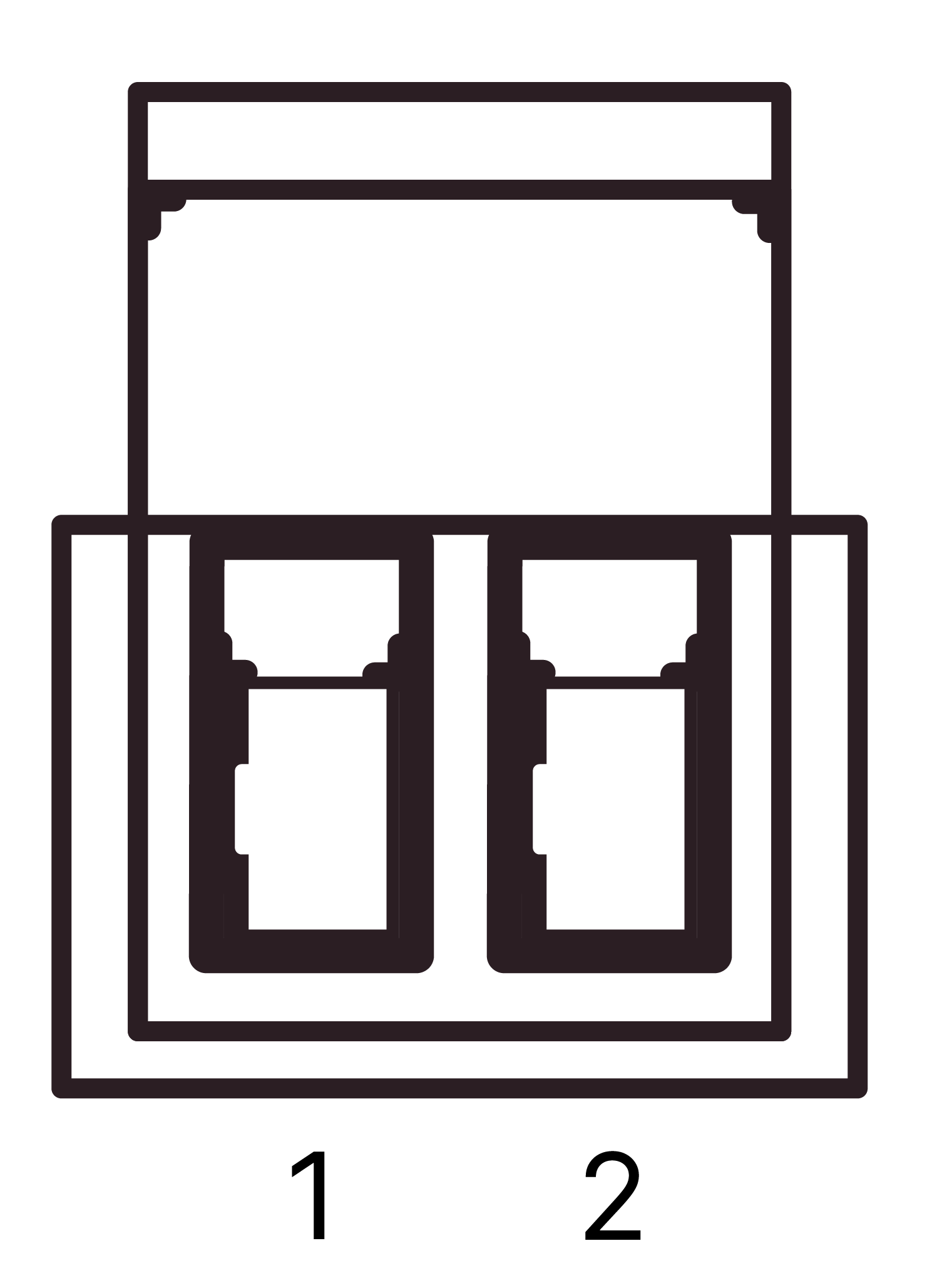

Folgende Geräte müssen beispielsweise an den Digitalen Eingang angeschlossen werden:

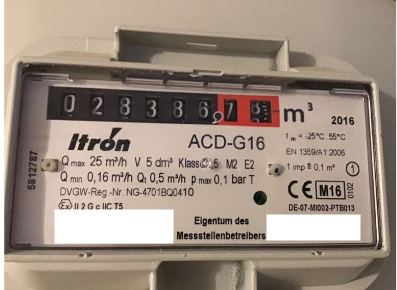

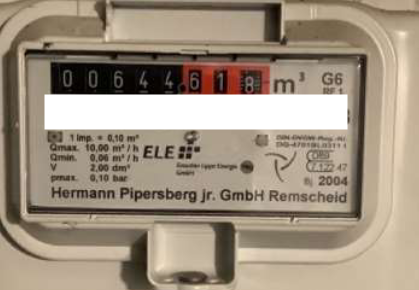

Die Impulswertigkeit kann dem Zählwerk entnommen werden.

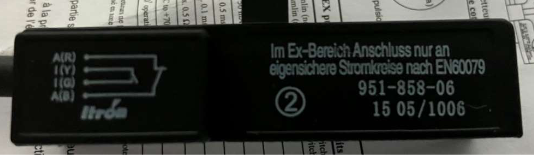

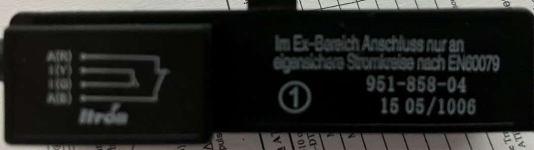

Wird ein Gaszähler per Digitalem Eingang angebunden, muss weitergehend ein Impulsabnehmer angeschlossen werden. Impulsnehmer von Itron gibt es in zwei Varianten, welche sich nur durch die letzte Zahl der Artikelnummer und der kleinen Zahl im Kreis äußerlich unterscheiden.

Die Zahl in dem Kreis gibt an auf der wievielten Walze von rechts des Zählwerks sich der Impulsgeber befindet (in diesem Fall die erste). Der richtige Impulsnehmer kann auf verschiedene Arten bestimmt werden: . Im Zählwerk ist die richtige Nummer (Zahl im Kreis) abgebildet. . Über den Impulswert (hier 1Imp=0,1m³): der Impuls wird bei jeder Umdrehung der 0,01m³ ausgegeben (0,01 Walze muss sich einmal für 0,1m³ komplett drehen), also befindet sich der Impulsgeber auf der 2. Walze von rechts = Impulsnehmer mit der 2 im Kreis. Hätte das Zählwerk nur zwei Walzen würde in dem Fall dann der 1 benötigt werden.

Beispiele zur Wahl des richtigen Sensors:

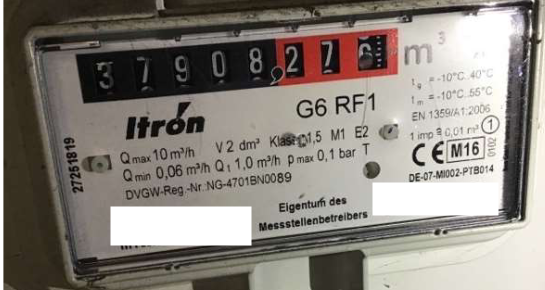

Beispiel Impulsnehmer 1

Beispiel Impulsnehmer 2

Folgende Geräte müssen beispielsweise an den M-Bus angeschlossen werden:

Bei diesen Geräten ist keine Konfiguration notwendig, da sie an eine kommunikative Schnittstelle angeschlossen werden.
