Gerätetypen Samson Trovis 557x

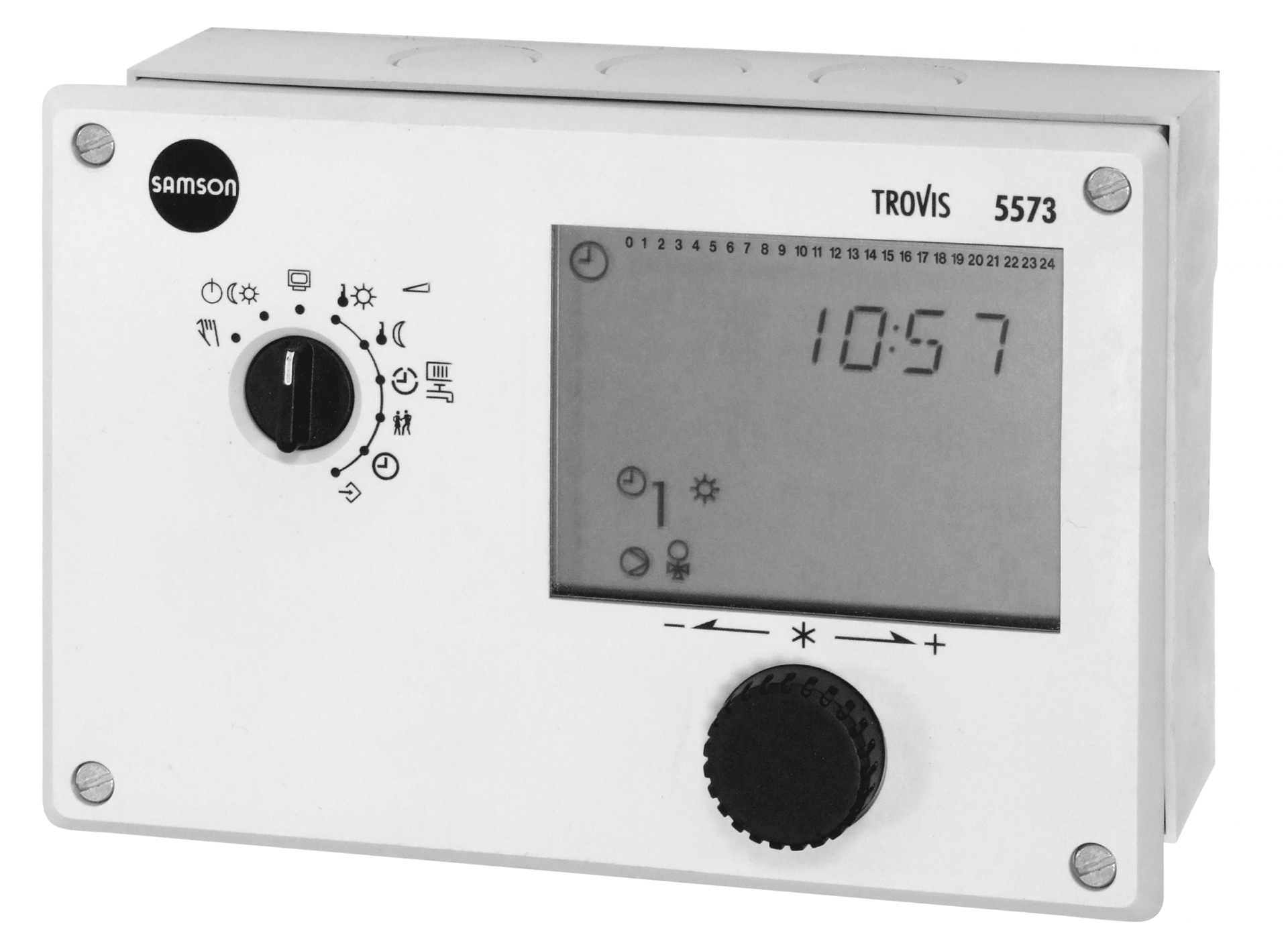

Es können verschiedene Gerätetypen der Samson Trovis Fernwärmereglung Modellreihe 557x angeschlossen werden.

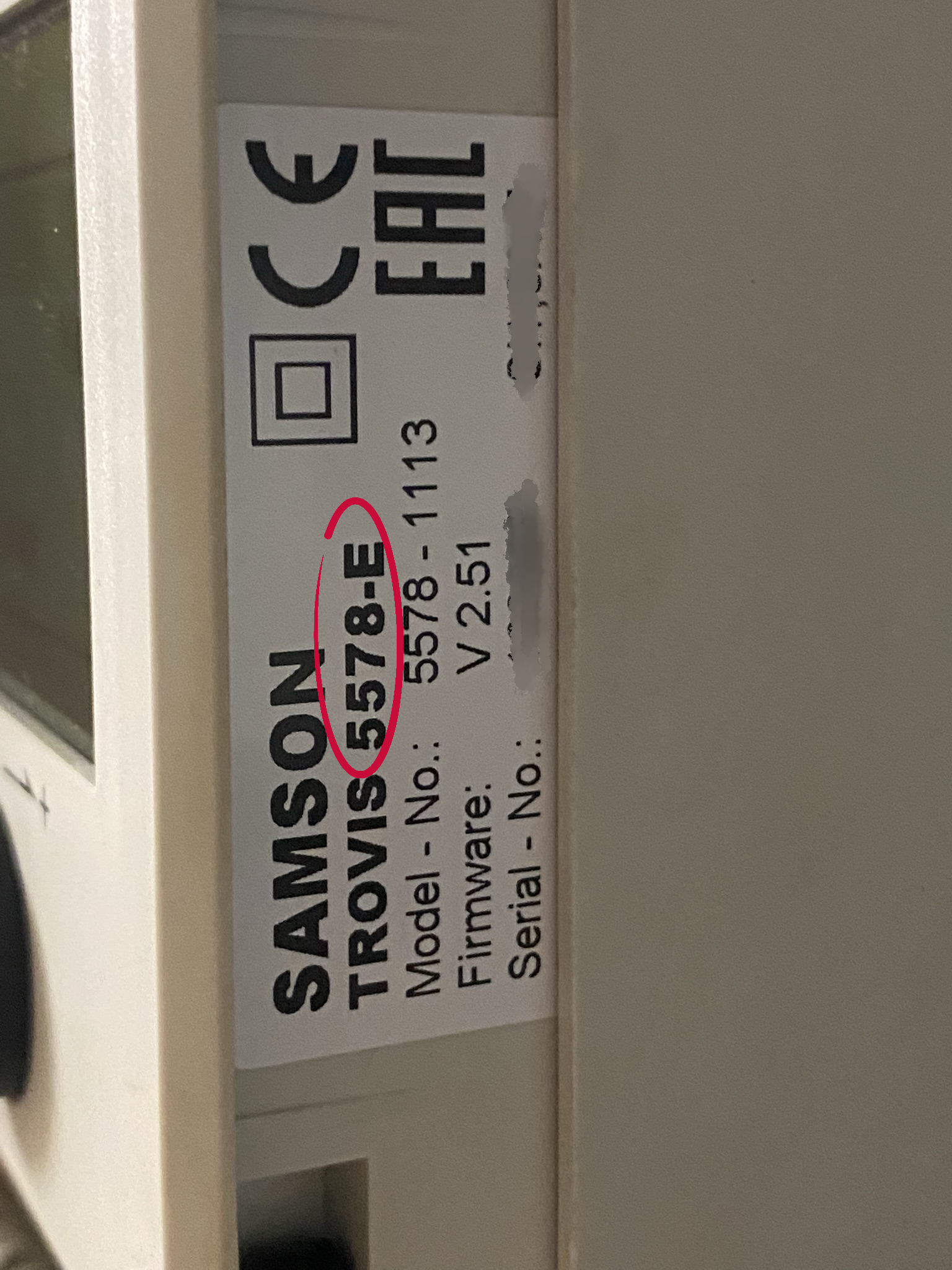

Auf dem Produktetikett seitlich rechts am Gerät lässt sich die genaue Modellnummer ablesen. Sollte diese nicht ablesbar sein, sind die Geräte des Weiteren wie folgt visuell zu unterscheiden:

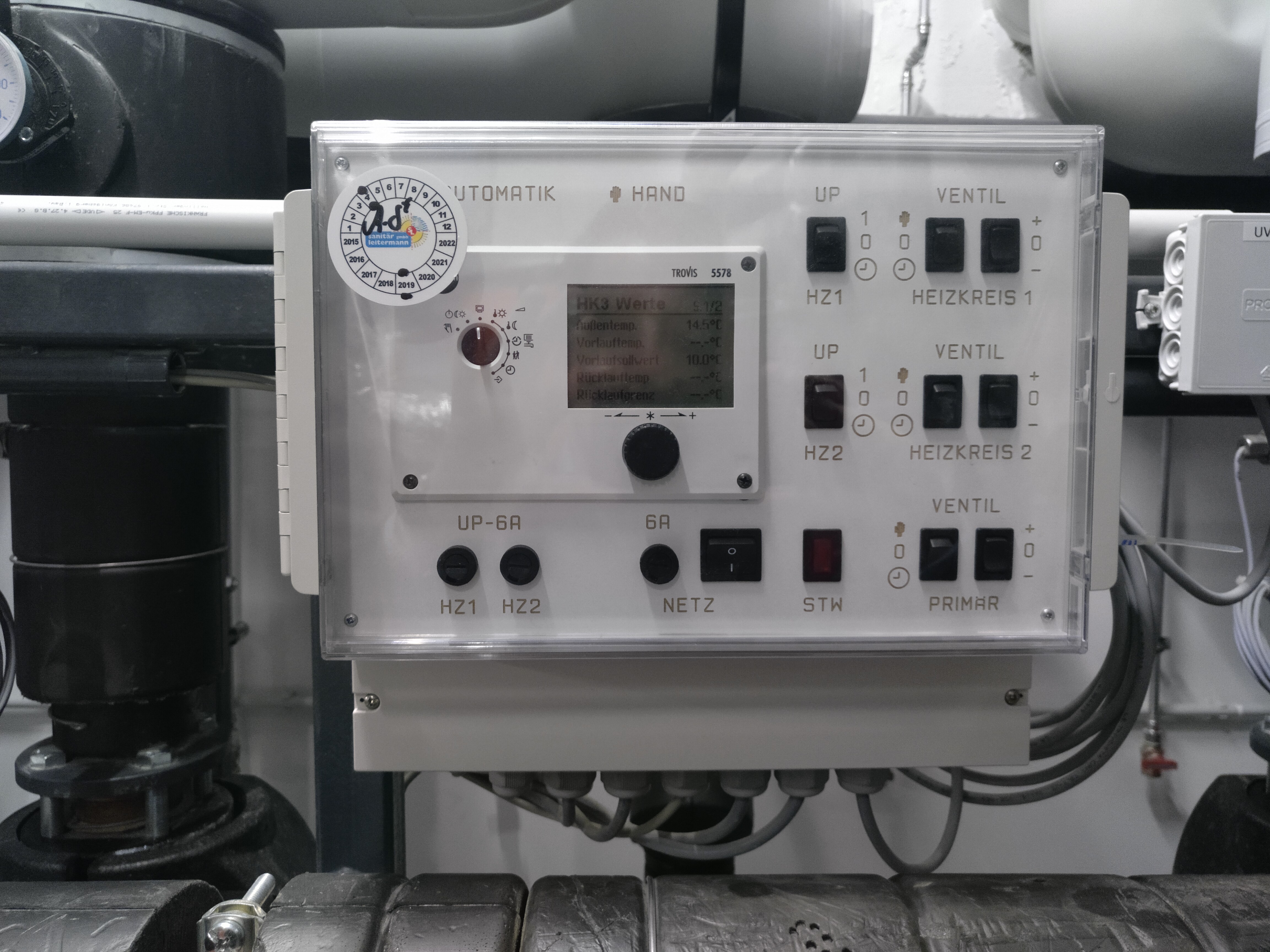

5578
Der Drehregler auf der linken Seite der Gerätefront hat eine weiße Farbmarkierung (KEINE grüne LED-Beleuchtung). "TROVIS" Schriftzug in der rechten oberen Ecke hat eine kantigere Schriftart als modernere Modelle.

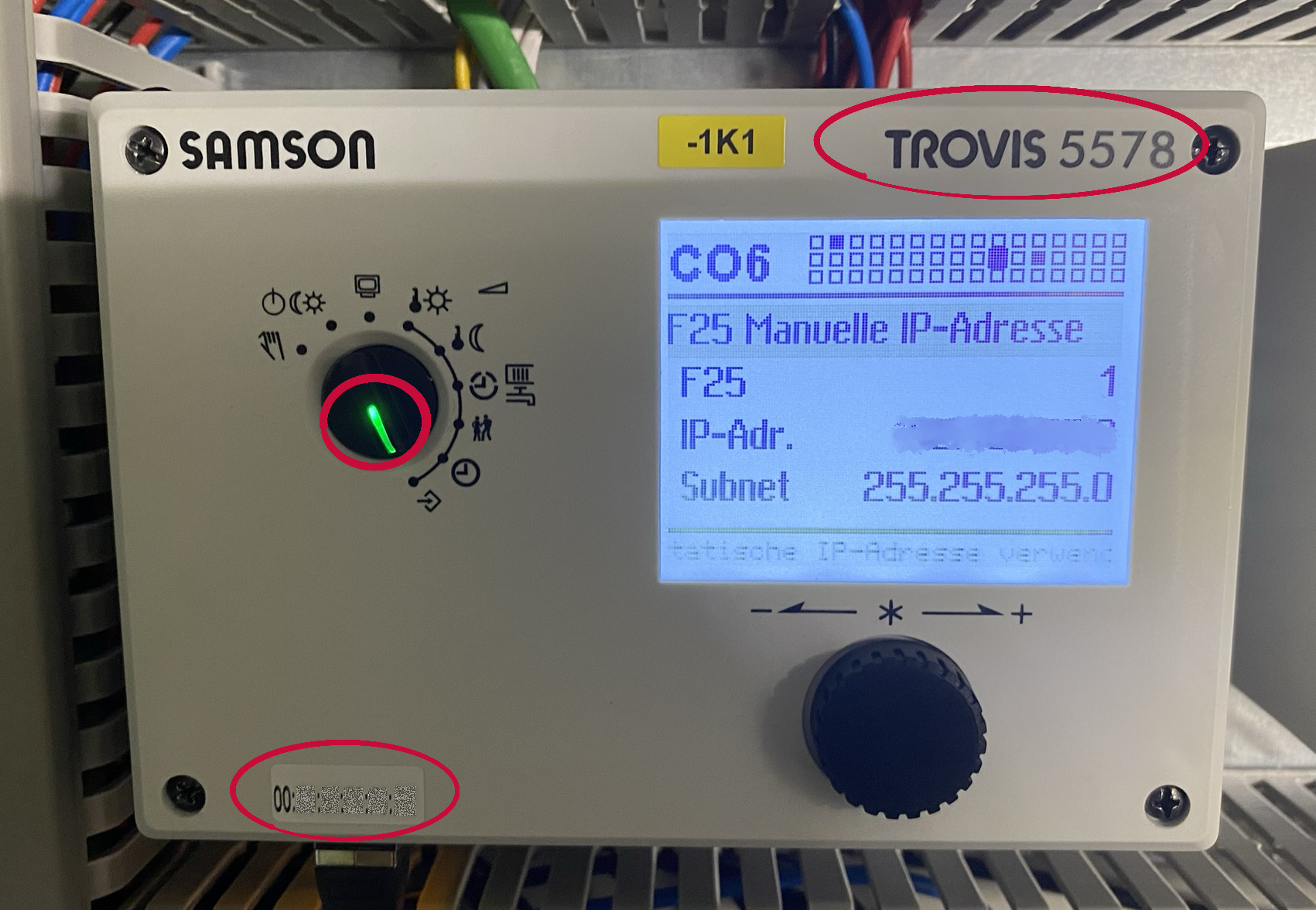

5578-E
Der Drehregler auf der linken Seite der Gerätefront hat eine grüne LED-Beleuchtung. Darunter befindet sich an der unteren Kante der Front ein Aufkleber mit der MAC-Adresse des Gerätes. Hier gibt es die beiden Modelle 5578-1113 und 5578-1114. Diese Unterscheiden sich im Anschluss an das Gateway lediglich in den verwendeten Klemmen (siehe Anschlussanleitung).
verwendetes externes Bildmaterial: SAMSON AKTIENGESELLSCHAFT
