IDM Wärmepumpe

Voraussetzung zum Anschluss ist ein vorhandenes Bedienteil bzw. Verkleidungsteil der Wärmepumpe

Standardeinstellungen:

  • IP Adresse: 192.192.1.150

  • Subnetz: 255.255.255.0

  • Gateway: 192.168.1.1

  • Port: 502

  • Unit ID: 1

Empfohlene Leitung:

  • LAN Kabel Ethernet Datenkabel Cat7, Simplex S/FTP PiMF (paarig in Metallfolie)

  • Twisted Pair 4 Adernpaare AWG23/1 LSZH

  • Auf beiden Seiten muss ein RJ45 Stecker gecrimpt werden

Anschluss Wärmepumpe

Um die Wärmepumpe in ein Netzwerk einzubinden, muss die Navigatorregelung mittels eines bauseits vorhandenen Netzwerkkabels mit unserem Gateway verbunden werden. Das Netzwerkkabel ist an der zweiten LAN-Buchse am Bedienteil bzw. an der LAN-Buchse im Verkleidungsteil der Wärmepumpe anzustecken!

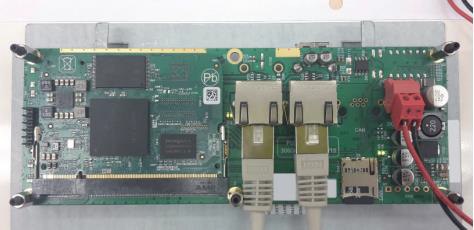

IDM Platine

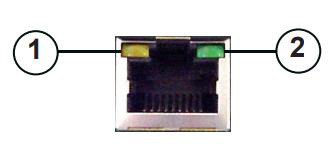

IDM LAN-Buchse

Die gelb/orange LED (1) an der Buchse leuchtet, sobald eine Verbindung zu einem Netzwerk, Switch, Hub o.ä. vorhanden ist. Die grüne LED (2) an der Buchse blinkt, sobald ein Datenaustausch stattfindet.

Netzwerkkonfiguration

  • Im Menü Einstellungen die „Allgemeine Einstellungen“ anwählen

  • Das Untermenü „Netzwerkeinstellung“ anwählen

  • Den Parameter „DHCP“ auf „Nein“ stellen, denn für die Modbus TCP Kommunikation wird die Einstellung einer statischen IP-Adresse benötigt

  • Den Parameter „IP-Adresse“ anwählen

  • Die IP-Adresse (192.192.1.150), die Subnetzmaske (255.255.255.0) und das Standardgateway (192.168.1.1) eingeben

  • Sollten mehrere Wärmepumpen am gleichen Standort angeschlossen werden, legen Sie bitte fortlaufende IP-Adressen (192.192.1.151, 152, …​) an

  • Die Eingaben mit „Enter“ bestätigen

  • Im Hauptmenü „Einstellungen“ den Menüpunkt „Gebäudeleittechnik“ anwählen

  • „Modbus TCP“ auf „Ein“ stellen

Anschluss Gateway

Auf Seite des othermo Gateways wird der freie Ethernet Anschluss verwendet. Wenn kein Ethernet Anschluss mehr frei ist, muss ein Switch eingesetzt werden (siehe oben). Dieser benötigt eine externe 230V Spannungsversorgung.

Empfohlenes Gerät: TP-Link TL-SG105 5-Ports Gigabit Netzwerk Switch

verwendetes externes Bildmaterial: iDM Energiesysteme
