Grundfos Magna 3

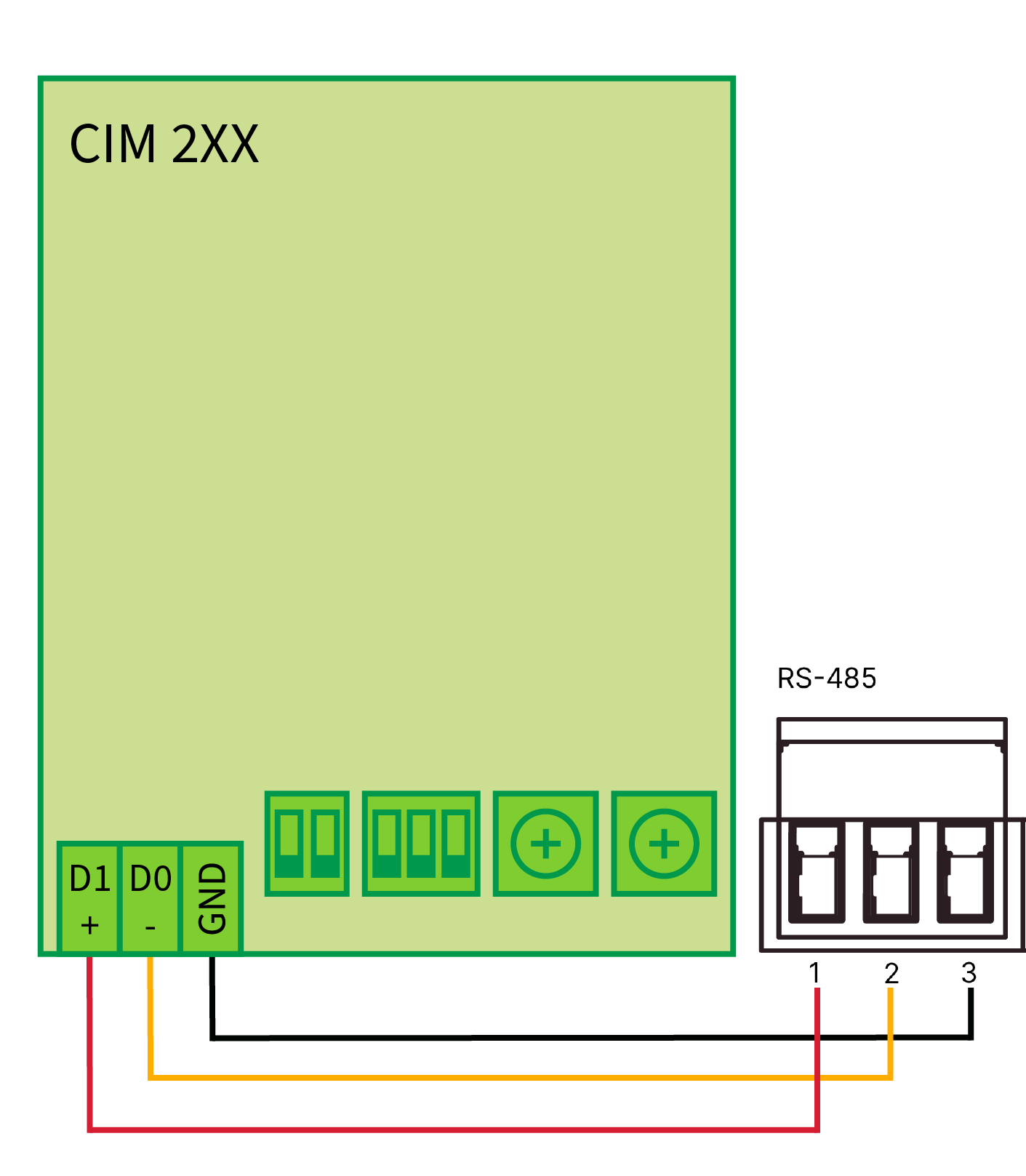

| Zur Anbindung der Grundfos Magna 3 wird das CIM 2XX Modbus Erweiterungsmodul benötigt. Die Konfiguration der Kommunikationsparameter erfolgt gemäß Anleitung über Dreh- bzw. DIP-Schalter direkt am Erweiterungsmodul. |
Standardeinstellungen: Unit-ID: 1, 19.200 Baud, 8 Datenbits, Stoppbits: 1, Parität: Gerade (E) Abschlusswiderstand: Nur bei dem ersten und letzten Gerät im Modbus-Netzwerk muss der Abschlusswiderstand eingeschaltet werden. (Das othermo Gateway ist bereits mit einem Abschlusswiderstand standardmäßig ausgestattet.)
Standardeinstellungen CIM 2XX
Pos. |
Abb. |
Bezeichnung |
Einstellung |
1 |
|
SW1/SW2 |
Abschlusswiderstand AN → SW1 und SW2 = ON Abschlusswiderstand AUS → SW1 und SW2 = OFF |
2 |
|
SW3/SW4/SW5 |
SW3 = OFF, SW4 = OFF, SW5 = OFF |
3 |
|
SW6 |
SW6 = 0 |
4 |
|
SW7 |
SW7 = 1 |
